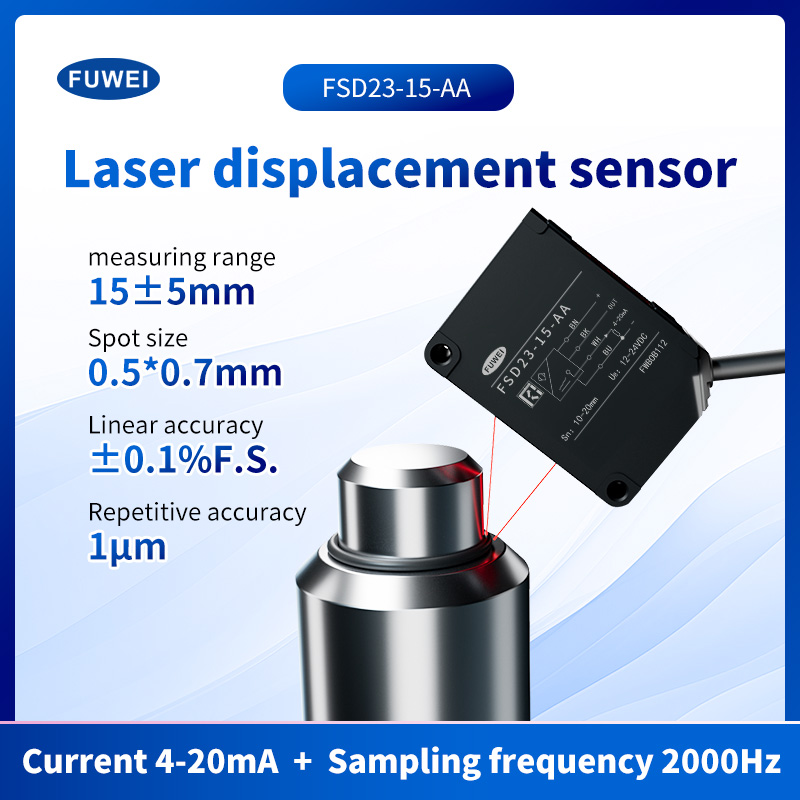

เลเซอร์ดิสเพลสเมนต์เซนเซอร์หน้าจอดิจิตอล LED

Model:FSD23-15-AA

ประเภทจอแสดงผลดิจิตอลความแม่นยำสูงเซ็นเซอร์ระยะดิสเพลสเมนต์เลเซอร์ลักษณะผลิตภัณฑ์: หมายเลขชิ้นส่วน:FSD23-15-AA ระยะศูนย์กลางการวัด:15มม ช่วงการวัด: ± 5 มม ความเป็นเชิงเส้น: ± 0.1% FS การทำซ้ำ:1μm เอาต์พุตควบคุม: NPN/PNP สูงสุด 100mA/DC30V ((แรงดันตกค้างสูงสุด 1.8 V) แรงดันไฟฟ้า:24VDC ระยะเ......

ประเภทจอแสดงผลดิจิตอลความแม่นยำสูงเซ็นเซอร์ระยะดิสเพลสเมนต์เลเซอร์

ลักษณะผลิตภัณฑ์:

หมายเลขชิ้นส่วน:FSD23-15-AA

ระยะศูนย์กลางการวัด:15มม

ช่วงการวัด: ± 5 มม

ความเป็นเชิงเส้น: ± 0.1% FS

การทำซ้ำ:1μm

เอาต์พุตควบคุม: NPN/PNP สูงสุด 100mA/DC30V ((แรงดันตกค้างสูงสุด 1.8 V)

แรงดันไฟฟ้า:24VDC ระยะเวลาในการสุ่มตัวอย่าง: 500 μs ค่าเฉลี่ย: 64 ระยะการวัด:จุดศูนย์กลางของช่วง วัตถุทดสอบ: เซรามิกสีขาว

แรงดันไฟฟ้าอนาล็อกเอาต์พุต:เอาต์พุต 0-10V , ความต้านทานเอาต์พุต 100Ω เอาต์พุตกระแสอนาล็อก:เอาต์พุต 4-20mA ความต้านทานโหลดที่อนุญาตต่ำกว่า 300Ω

การป้องกัน:IP67

อุณหภูมิในการทำงาน/ความชื้น:-10~50⁰C / 35 ~ 85% RH โดยไม่เกิดคราบหรือควบแน่น


ความสามารถในการวัดที่แม่นยำ

เซ็นเซอร์ CMOS ความแม่นยำสูงพร้อมอัลกอริธึมเฉพาะตัว ความแม่นยำเชิงเส้นสูงพิเศษสำหรับการวัดแบบไม่สัมผัสและปราศจากการสึกหรอments

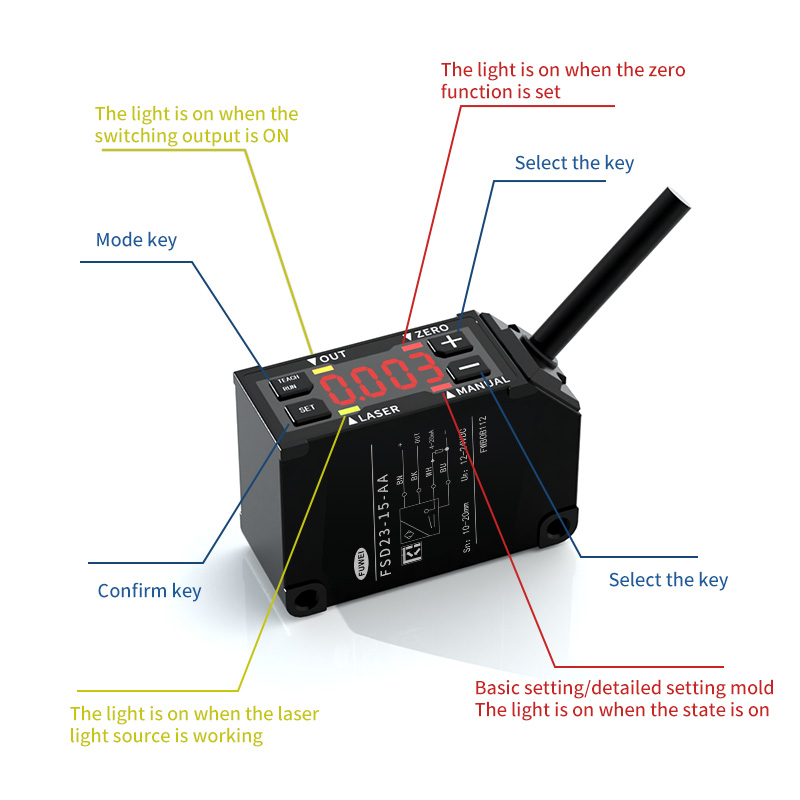

บทนำแผง:


ความละเอียดสูง 1.0 μm

ความสะดวกในการใช้งานการวัดที่มีความแม่นยำสูงด้วยความละเอียดสูงถึง 1.0 um และจอแสดงผล LED แบบดิจิทัลทำให้มีประโยชน์สำหรับการใช้งานในไซต์การผลิตต่างๆ ทั่วโลก



จอแสดงผลดิจิตอล

ง่ายต่อการตรวจสอบปริมาณการกระจัดและตั้งค่าไปพร้อมๆ กัน



โครงสร้างการป้องกัน IP67

ด้วยการป้องกัน lP67 สามารถใช้งานได้แม้ในสภาพแวดล้อมที่มีความชื้นและฝุ่นมาก มีการติดตั้งแผ่นบุโลหะในรูยึด และสามารถยึดให้แน่นกับเส้นรอบวง - เส้นรอบวง - เส้นรอบวงด้วยแรงบิด 0.8 นิวตันเมตร



ติดตั้งง่าย

ฟังก์ชั่นของคอนโทรลเลอร์ทั้งหมดรวมอยู่ในเซ็นเซอร์แล้ว ดังนั้นจึงไม่จำเป็นต้องติดตั้งคอนโทรลเลอร์แยกต่างหาก ซึ่งช่วยประหยัดพื้นที่ที่จำเป็น



รองรับขั้ว NPN/PNP

ด้วยการสลับปุ่ม ทำให้สามารถใช้ขั้ว NPN/PNP กับผลิตภัณฑ์เดียวได้ ซึ่งจะช่วยลดการลงทะเบียนหมายเลขสำหรับการบริการและการบำรุงรักษา

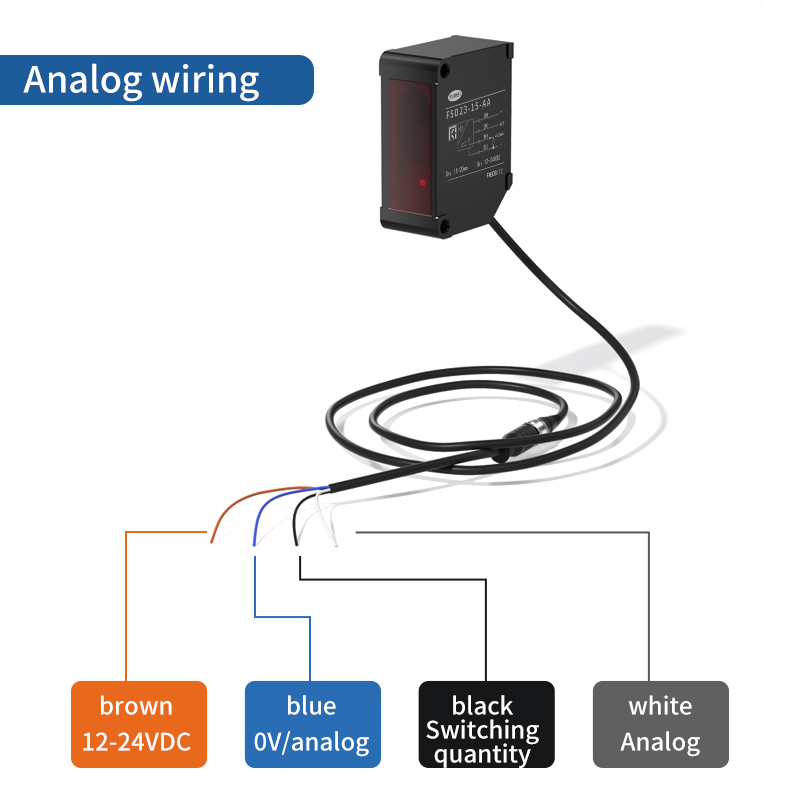

การเดินสายแบบอะนาล็อก:


ขนาดผลิตภัณฑ์:

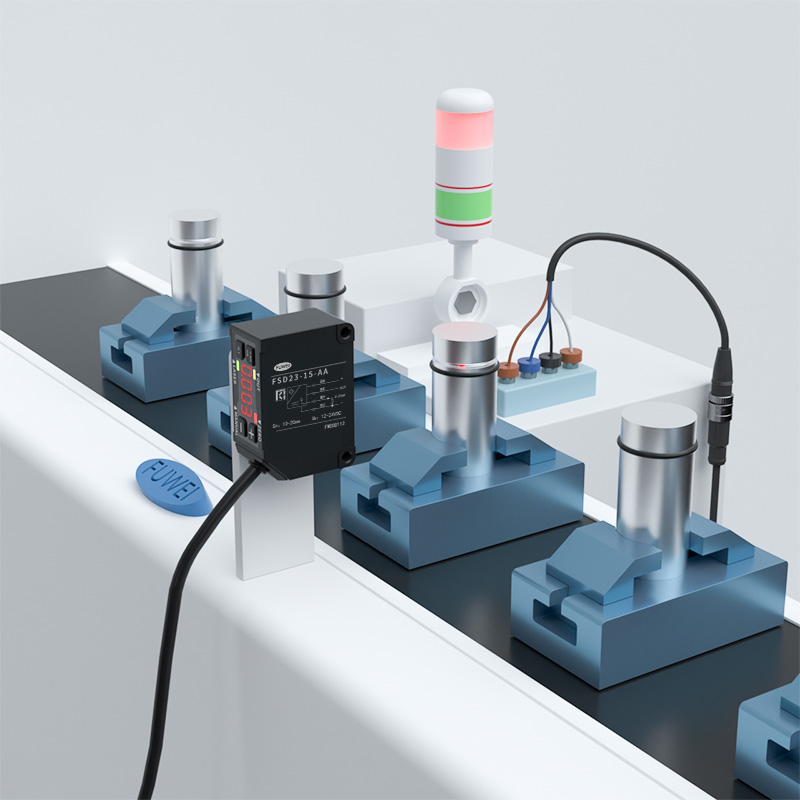

ตู้โชว์แอปพลิเคชัน:

การวัดระยะห่างของกริปเปอร์

การจ่ายการตรวจจับการวางตำแหน่งเข็ม

การตรวจสอบความสูงของบอร์ด

การควบคุมความสูงของไฟฉายอัตโนมัติ

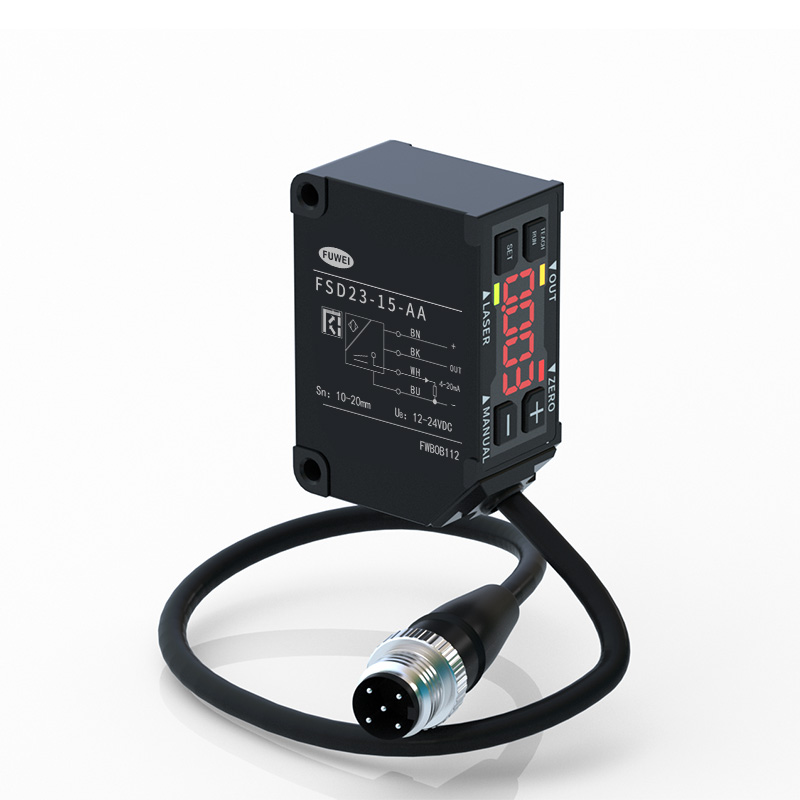

การแสดงสินค้า:



โหมดและการทำงานพื้นฐาน:

วิธีสลับระหว่างโหมดต่างๆ

กดปุ่ม "ZERO/RUN" หนึ่งครั้งเพื่อกลับสู่โหมดการตรวจจับ เมื่อตัวบ่งชี้ "MANUAL" อยู่ในโหมดการตั้งค่าพื้นฐานหรือโหมดการตั้งค่ารายละเอียด ไฟแสดงสถานะจะสว่างขึ้น


วิธีการตั้งค่าพารามิเตอร์

ปุ่ม "+" และ "หนึ่ง": ตั้งค่าการเลือกรายการ การปรับค่าที่ตั้งไว้ ปุ่ม "ZERO/RUN": กดหนึ่งครั้งเพื่อย้อนกลับโหมดการตรวจจับ








ข้อมูลจำเพาะ:

ส่วนจำนวน

กระแสอนาล็อก

4-20mA

FSD23-15-AA
FSD23-35-AA
FSD23-100-AA
FSD23-150-AA

แรงดันไฟฟ้าแบบอะนาล็อก

0-10V

FSD23-15-AV
FSD23-35-AV
FSD23-100-AV
FSD23-150-AV
การสื่อสาร RS-485
FSD23-15-RS485
FSD23-35-RS485
FSD23-100-RS485
/
สายเคเบิล typers-485 การสื่อสาร
/
/
/
FSD23-150-RS485

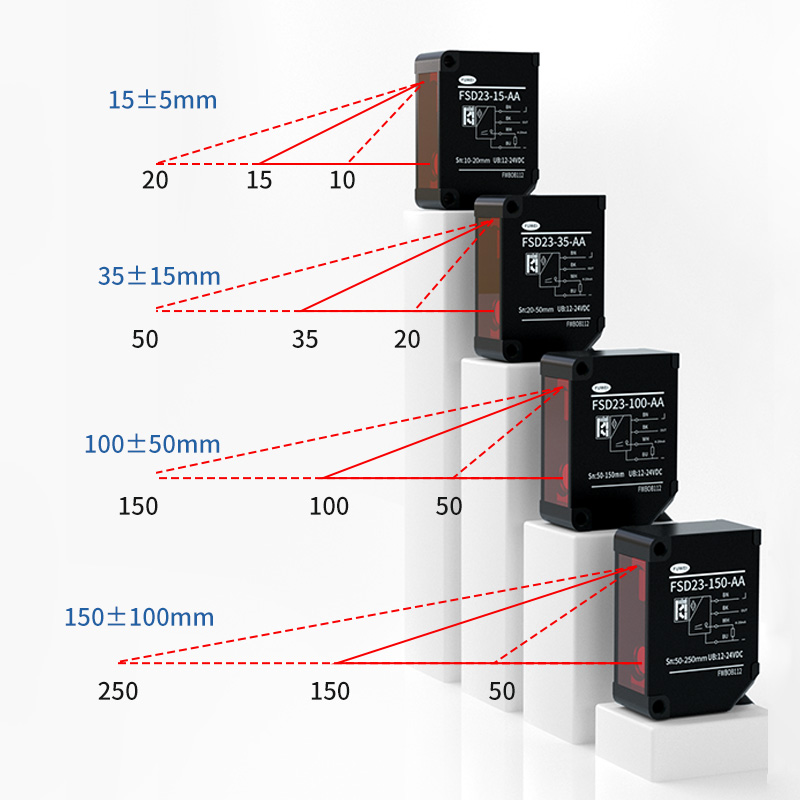

ศูนย์กลางของช่วงการวัด
15มม
35มม
100มม
150มม
ช่วงการวัด
±5มม
±15มม
±50มม
±100มม
แหล่งกำเนิดแสง
ปานกลาง. ความยาวคลื่น
เลเซอร์ไดโอดสีแดง (ความยาวคลื่น 650 นาโนเมตร)
สูงสุด กำลังขับ
390 ไมโครวัตต์
1มิลลิวัตต์
ชั้นเรียนเลเซอร์
IEC/JIS
คลาส 1
คลาส2
อย
คลาส 1
คลาสที่สอง
ขนาดสปอต*1
0.5*0.7มม
0.45*0.80มม
0.6*0.7มม
0.5*0.55มม
ความเป็นเชิงเส้น
±0.1% FS
±0.1% FS
±0.1% FS
±0.5% FS
การทำซ้ำ*2
1μm
6ไมโครเมตร
20ไมโครเมตร
60ไมโครเมตร
ระยะเวลาการสุ่มตัวอย่าง
500μs / 1,000μs / 2000μs / 4000μs / อัตโนมัติ
อุณหภูมิดริฟท์ (ค่าปกติ)
±0.02%  F.S./⁰C
±0.02%  F.S./⁰C
±0.05%  F.S./⁰C
±0.08%  F.S./⁰C
ตัวบ่งชี้

ตัวบ่งชี้เลเซอร์: สีเขียว / ตัวบ่งชี้การรีเซ็ตเป็นศูนย์: สีแดง

ไฟแสดงเอาต์พุต: สีส้ม / ไฟแสดงโหมด: สีแดง

อินพุต MF (หลายฟังก์ชัน)
ปิดเลเซอร์, การสอน, การเก็บตัวอย่างและค้างไว้, ช็อตเดียว, รีเซ็ตเป็นศูนย์
เอาต์พุตควบคุม
NPN/PNP สูงสุด 100mA/DC30V ((แรงดันตกค้างสูงสุด 1.8 V)
การบริโภคในปัจจุบัน
สูงสุด 70mA
กระแสอนาล็อก
เอาต์พุต 4-20mA ความต้านทานโหลดที่อนุญาตต่ำกว่า300Ω
แรงดันไฟฟ้าแบบอะนาล็อก
เอาต์พุต 0-10V ความต้านทานเอาต์พุต 100Ω
วงจรป้องกัน
การป้องกันการเชื่อมต่อแบบย้อนกลับ, การป้องกันกระแสไฟเกิน
หมวดการป้องกัน
IP67 รวมถึงส่วนเชื่อมต่อ
อุณหภูมิในการทำงาน/ความชื้น
-10~50⁰C / 35 ~ 85% RH โดยไม่เกิดคราบหรือควบแน่น
อุณหภูมิในการจัดเก็บ/ความชื้น
-20 ~ 60⁰C / 35 ~85%/RH
ความสว่างโดยรอบ
แสงแดด: สูงสุด 20,000 lx / หลอดไส้: สูงสุด 3,000 lx
ต้านทานการสั่นสะเทือน
10 ~ 55Hz, แอมพลิจูดสองเท่า 1.5 มม., X, Y, Z เป็นเวลา 2 ชั่วโมง
ต้านทานแรงกระแทก
500 มม./วินาที2 (ประมาณ 50G) X,Y,Z อย่างละ 3 ครั้ง
วัสดุ
อลูมิเนียม
น้ำหนัก
ประมาณ 60ก
ข้อมูลจำเพาะขึ้นอยู่กับเงื่อนไขเว้นแต่จะระบุไว้เป็นอย่างอื่น:อุณหภูมิแวดล้อม:23⁰C,
แรงดันไฟฟ้าของแหล่งจ่ายไฟ: 24VDC ระยะเวลาในการสุ่มตัวอย่าง: 500 μs ค่าเฉลี่ย: 64 ระยะการวัด:จุดศูนย์กลางของช่วง วัตถุทดสอบ: เซรามิกสีขาว
*1 กำหนดด้วยความแรงของศูนย์กลาง 1/e2(13.5%) ที่ศูนย์กลาง อาจมีไฟรั่วนอกเหนือจากขนาดจุดที่ระบุ เซนเซอร์ก็ได้
จะได้รับผลกระทบเมื่อมีวัตถุสะท้อนแสงสูงใกล้กับพื้นที่การตรวจจับ
*2 512 เวลาเฉลี่ย

ขนาดเล็กและฟังก์ชันการทำงานที่แข็งแกร่ง

ประโยชน์การใช้งานหลักที่หลากหลายสำหรับการใช้งานของคุณ
