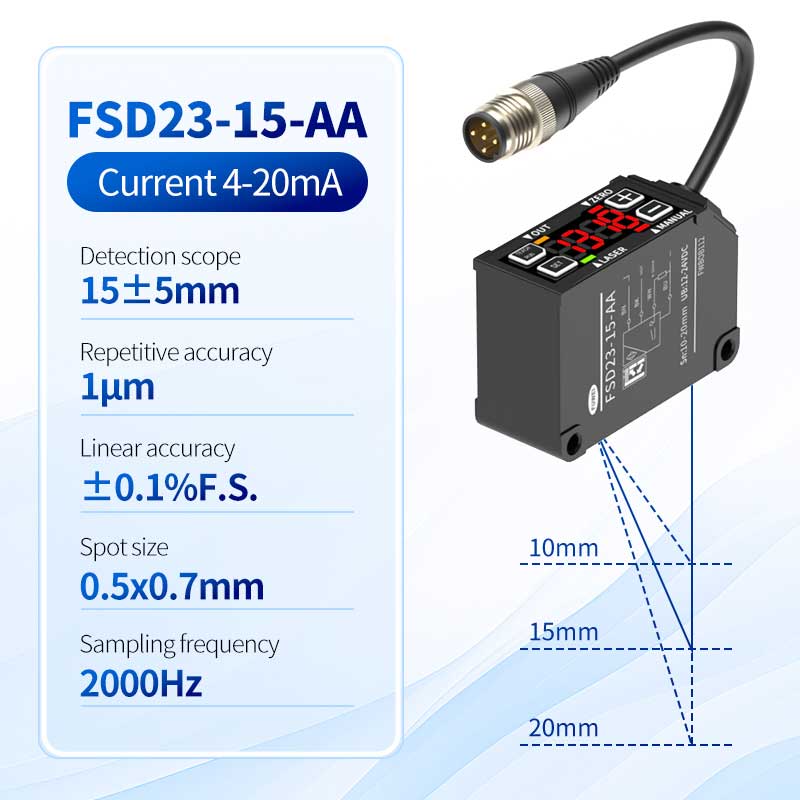

FSD23-15-AA Laser Displacement Feature คุณสมบัติประสิทธิภาพการทำงานของเซ็นเซอร์:
เซ็นเซอร์การกระจัดเลเซอร์ FSD23-15-AA มีขนาดเล็กพิเศษที่มีขนาดเล็กที่สุดในอุตสาหกรรมที่เล็กที่สุดและเบาที่สุดทำให้สามารถปรับตัวได้สูงในสภาพแวดล้อมการติดตั้งที่หลากหลาย ตั้งอยู่ในปลอกอลูมิเนียมที่มีน้ำหนักเบามันมีการติดตั้งและทำลายอุปกรณ์ที่ง่ายที่สุดกระบวนการตั้งค่าที่คล่องตัว พร้อมกับคอนโทรลเลอร์ในตัวและจอแสดงผลดิจิตอล 4 หลักมันให้ประสิทธิภาพสูงเทียบเคียงได้กับรุ่นไฮเอนด์ด้วยการทำซ้ำที่น่าประทับใจ1μm นอกจากนี้ยังยับยั้งข้อผิดพลาดในการวัดที่เกิดจากการติดตั้งชดเชยและความผันผวนของอุณหภูมิอย่างมีประสิทธิภาพ
ข้อกำหนด
| แบบอย่าง |
สายเคเบิล ซึ่งเป็นรากฐาน |
RS-485CorRespo-ndence |
|
|
|
FSD23-150-RS485 |
|
M12 ปลั๊ก- เสียงดัง |
อะนาล็อก currentOutput |
FSD23-15-AA |
FSD23-35-AA |
FSD23-100-AA |
FSD23-150-AA |
|
|
แรงดันอะนาล็อก เอาท์พุท |
FSD23-15-AV |
FSD23-35-AV |
FSD23-100-AV |
FSD23-150-AV |
||
| R5-485Correspo-ndence |
FSD23-15-RS485 |
FSD23-35-RS485 |
FSD23-100-RS485 |
- | ||
| ระยะการตรวจจับ (ตำแหน่งกึ่งกลาง) |
15 มม. |
35 มม. |
100 มม. |
150 มม. |
||
| ช่วงการตรวจจับ |
± 5 มม. |
± 15 มม. |
50 มม. |
100 มม. |
||
| เต็มสเกล (F.S. ) |
10 มม. |
30 มม. |
100 มม. |
200 มม. |
||
| แหล่งกำเนิดแสง |
ปานกลาง*ความยาวคลื่น |
เลเซอร์ไดโอดสีแดง |
|
ความยาวคลื่น: 655 มม. |
|
|
| กำลังขับสูงสุด |
390μw |
|
1ww |
|
||
| ชั้นเรียนเลเซอร์ |
น้ำแข็ง/jis |
คลาส 1 |
|
ชั้น 2 |
|
|
| องค์การอาหารและยา |
คลาส L |
|
ชั้นเรียน |
|
||
| ขนาดสปอต※ 2 |
0.45*0.8 มม. |
0.6*0.7 มม. |
0.50*0.55 มม. |
|||
| ความแม่นยำเชิงเส้น |
0.1% F.S. |
|
|
0.5% F.S. |
||
| การทำซ้ำ※ 3 |
1um |
6μm |
20um |
60 มม. |
||
| วงจรการรับเลี้ยงบุตรบุญธรรม |
500μs/1000μs/4000μs/auto |
|
|
|
|
|
|
อุณหภูมิดริฟท์ ลักษณะ (ค่าอ้างอิง) |
0.02%F.S./° C |
0.05%F.S./° C |
|
0.08%F.S./° C |
||
| แสงสว่าง |
ตัวบ่งชี้การทำงานด้วยเลเซอร์ (สีเขียว) /ตัวบ่งชี้การตั้งค่าศูนย์ (สีแดง) /ตัวบ่งชี้เอาต์พุตสลับ (สีส้ม) /ตัวบ่งชี้โหมด (สีแดง) |
|||||
| ฟังก์ชันอินพุตภายนอก |
รุ่น RS485 เช่นเลเซอร์ปิดการสอนระยะไกลถือตัวอย่างการเรียกพัลส์เดี่ยวทริกเกอร์ และการรีเซ็ตเป็นศูนย์ไม่มีฟังก์ชั่น externalInput |
|||||
| เอาต์พุตอะนาล็อก |
ประเภทกระแสอะนาล็อก |
เอาต์พุตคือ 4 ~ 20ma และความต้านทานโหลดที่อนุญาตคือ300Ωหรือน้อยกว่า |
||||
| ชนิดแรงดันไฟฟ้าอะนาล็อก |
เอาต์พุตคือ 0 ~ 10V และอิมพีแดนซ์เอาท์พุทคือ100Ω |
|||||
| การสลับเอาต์พุต※ 5 |
Open Collector Output (NPN/PNP Switchable) สูงสุด 100mA/DC30Vresidual Voltage1.8V |
|||||
| แรงดันไฟฟ้า |
อะนาล็อกปัจจุบัน/-485 ประเภทการสื่อสาร: DC12-24V+10%; ประเภทแรงดันไฟฟ้าอะนาล็อก: DC18-24V ± 10% |
|||||
| การบริโภคปัจจุบัน※ 4 |
700ma หรือน้อยกว่า |
|||||
| ตัวเชื่อมต่อที่สามารถทำได้ |
ตัวเชื่อมต่อ M12 5-pin (พร้อมสายเคเบิล 300 มม.) |
|||||
| วงจรป้องกัน |
การป้องกันการเชื่อมต่อย้อนกลับการป้องกันกระแสเกิน |
|||||
| พารามิเตอร์ด้านสิ่งแวดล้อม |
ระดับการป้องกัน |
IP67 (รวมถึงตัวเชื่อมต่อสายเคเบิล) |
||||
| ใช้ Ambienttemperature/ความชื้น |
-10 ~ 50/35-85%RH (ไม่มีการควบแน่น/ไอซิ่ง) |
|||||
| การส่องสว่างโดยรอบ |
แสงแดด: 20,000lxorless/ไส้: 3,000 lx หรือน้อยกว่า 10 |
|||||
| ความต้านทานการสั่นสะเทือน |
10 ~ 55Hz แอมพลิจูดคู่ 1.5 มม. x, y, y, z ทิศทางเป็นเวลา 2 ชั่วโมงในแต่ละครั้ง |
|||||
| ความต้านทานต่อแรงกระแทก |
500 m/s² (ประมาณ 50 กรัม) 3 ครั้งในแต่ละทิศทาง x, y และ z |
|||||
| วัสดุ |
|
|
ที่อยู่อาศัย: เลนส์อลูมิเนียมแบบหล่อตาย: บอร์ดจอแสดงผล PPSU: สายพันธุ์สายพันธุ์: พีวีซีทนน้ำมัน |
|||
| น้ำหนัก |
|
|
ประมาณ 60 กรัม (รวมถึงสายเคเบิล) |
|||
