เซ็นเซอร์ระยะทาง Digital Digital Displacement Display ที่มีความแม่นยำสูงได้รับการออกแบบมาเพื่อให้การวัดที่แม่นยำและเชื่อถือได้สูงในแอพพลิเคชั่นอุตสาหกรรมต่างๆ ระยะทางกลาง 35 มม. ของมันช่วยให้สามารถวัดได้อย่างแม่นยำภายในช่วง± 15 มม. เพื่อให้มั่นใจว่าการตรวจจับการกระจัดที่แม่นยำ ความแม่นยำสูงเชิงเส้น± 0.1%F.S และการทำซ้ำ6μmทำให้เหมาะสำหรับการใช้งานที่ต้องตรวจพบการเปลี่ยนแปลงนาทีอย่างถูกต้อง
ด้วยเอาต์พุตควบคุม NPN/PNP สามารถเชื่อมต่อกับระบบควบคุมที่แตกต่างกันได้อย่างง่ายดาย ระยะเวลาการสุ่มตัวอย่างเซ็นเซอร์การวัดการเคลื่อนที่ด้วยเลเซอร์ที่ 500 μsและค่าเฉลี่ยของ 64 มีส่วนช่วยในการวัดที่เสถียรดังแสดงในระหว่างการทดสอบกับวัตถุเซรามิกสีขาวที่ศูนย์กลางของช่วงการวัด
สำหรับความยืดหยุ่นของเอาท์พุทเซ็นเซอร์การวัดการเคลื่อนที่ด้วยเลเซอร์มีทั้งแรงดันไฟฟ้าอะนาล็อก (0 - 10V, ความต้านทาน100Ω) และกระแสอะนาล็อก (4 - 20mA โดยมีความต้านทานโหลดสูงสุด300Ω) เอาต์พุต การให้คะแนนการป้องกัน IP67 ช่วยให้เซ็นเซอร์ป้องกันฝุ่นและน้ำเข้าทำให้สามารถทำงานได้อย่างน่าเชื่อถือในสภาพแวดล้อมอุตสาหกรรมที่รุนแรง นอกจากนี้อุณหภูมิและความชื้นในการทำงานที่กว้างตั้งแต่ -10 ถึง50⁰Cและ 35% ถึง 85% RH ตามลำดับโดยไม่มีความเสี่ยงต่อการแช่แข็งหรือการควบแน่น
ข้อมูลจำเพาะ:
กระแสอะนาล็อก 4-20MA แรงดันอะนาล็อก 0-10V ตัวบ่งชี้เลเซอร์: ตัวบ่งชี้การรีเซ็ตสีเขียว / ศูนย์: สีแดง ตัวบ่งชี้เอาต์พุต: ตัวบ่งชี้สีส้ม / โหมด: สีแดง
หมายเลขชิ้นส่วน
FSD23-15-AA
FSD23-35-AA
FSD23-100-AA
FSD23-150-AA
FSD23-15-AV
FSD23-35-AV
FSD23-100-AV
FSD23-150-AV

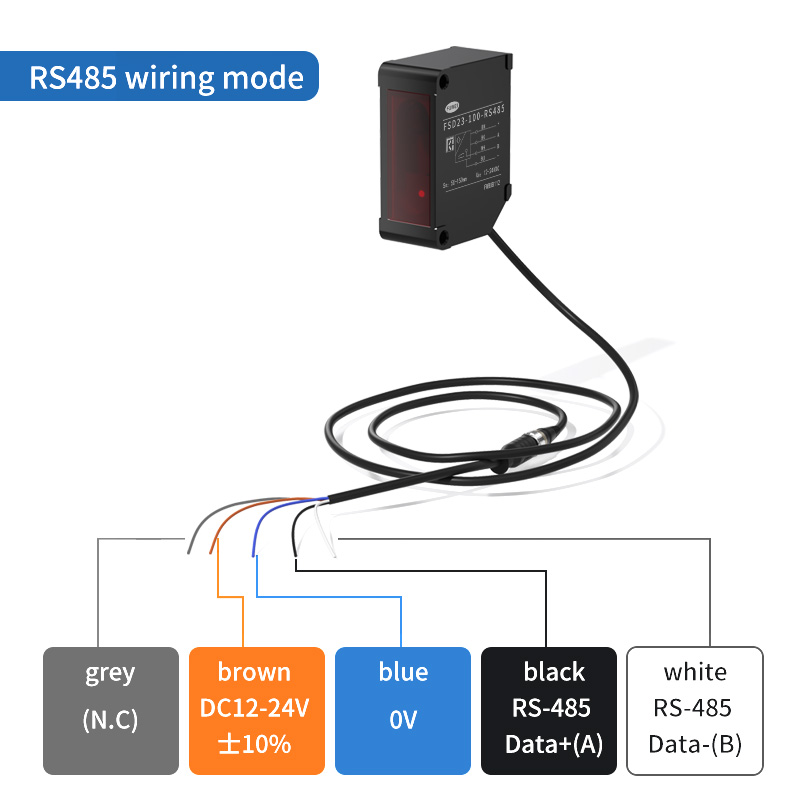

การสื่อสาร RS-485
FSD23-15-RS485
FSD23-35-RS485
FSD23-100-RS485
/
สายเคเบิล Typers-485 การสื่อสาร
/
/
/
FSD23-150-RS485

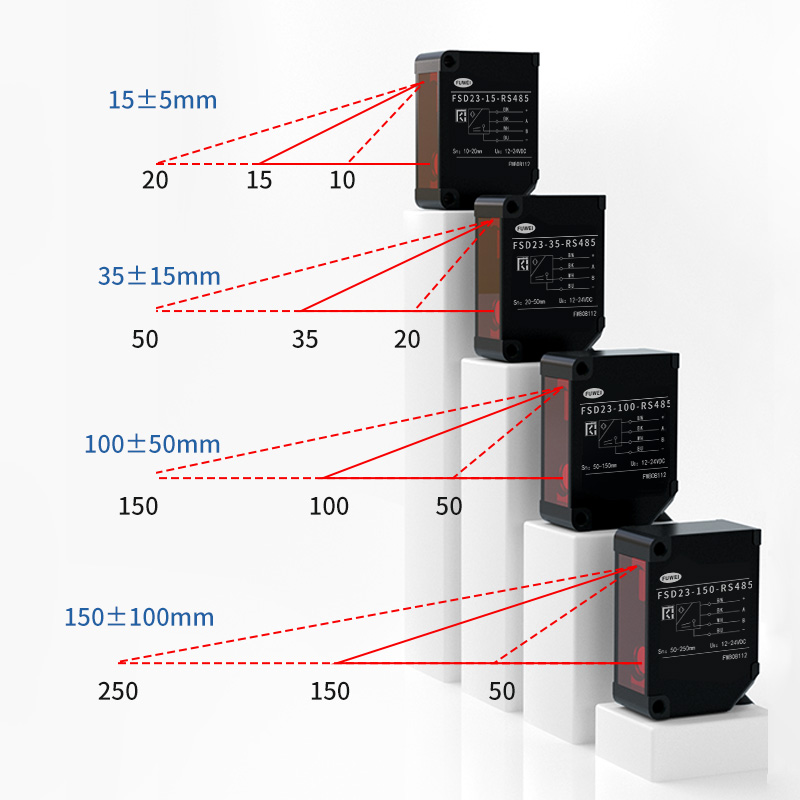

ศูนย์กลางการวัด
15 มม.
35 มม.
100 มม.
150 มม.
ช่วงการวัด
± 5 มม.
± 15 มม.
± 50 มม.
± 100 มม.
แหล่งกำเนิดแสง
ปานกลาง. ความยาวคลื่น
เลเซอร์ไดโอดสีแดง (ความยาวคลื่น 650nm)
สูงสุด กำลังขับ
390 μw
1ww
ชั้นเรียนเลเซอร์
IEM/เขา
ชั้น 1
Class2
องค์การอาหารและยา
คลาส I
คลาส II
ขนาดสปอต*1
0.5*0.7 มม.
0.45*0.80 มม.
0.6*0.7 มม.
0.5*0.55 มม.
ความเป็นเส้นตรง
± 0.1% f.s
± 0.1% f.s
± 0.1% f.s
± 0.5% f.s
การทำซ้ำได้*2
1 มม.
6μm
20 มม.
60 มม.
ระยะเวลาการสุ่มตัวอย่าง
500ms / 1000ms / 2000ms / 4000ms / auto
อุณหภูมิดริฟท์ (ค่าทั่วไป)
± 0.02% f.s./⁰c
± 0.02% f.s./⁰c
± 0.05% f.s./⁰c
± 0.08% f.s./⁰c

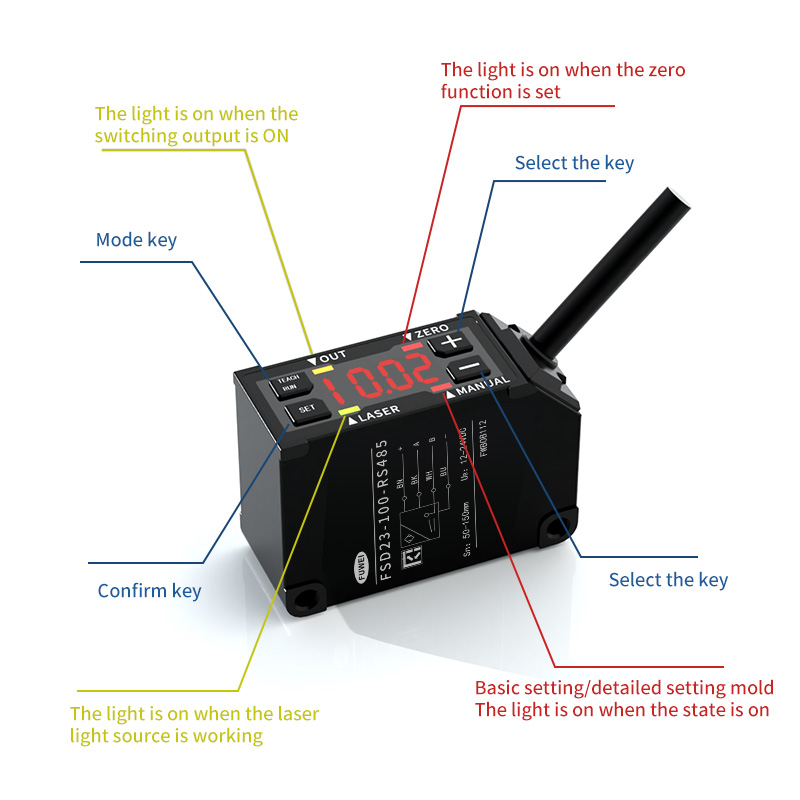

ตัวบ่งชี้
อินพุต MF (หลายฟังก์ชัน)
เลเซอร์ปิดการสอนตัวอย่างและถือหนึ่งนัดเป็นศูนย์รีเซ็ต
เอาต์พุตควบคุม
NPN/PNP MAX.100MA/DC30V ((แรงดันตกค้าง 1.8 V สูงสุด)
การบริโภคในปัจจุบัน
70MA สูงสุด
กระแสอะนาล็อก
เอาต์พุต 4-20mA ความต้านทานโหลดที่อนุญาตต่ำกว่า300Ω
แรงดันอะนาล็อก
เอาต์พุต 0-10V, เอาต์พุตอิมพีแดนซ์100Ω
วงจรป้องกัน
การป้องกันการเชื่อมต่อแบบย้อนกลับผ่านการป้องกันปัจจุบัน
หมวดหมู่การป้องกัน
IP67 รวมถึงส่วนการเชื่อมต่อ
อุณหภูมิปฏิบัติการ/humid
-10 ~ 50⁰C / 35 ~ 85% RH โดยไม่ต้องดับหรือการควบแน่น
อุณหภูมิที่เก็บ/humid
-20 ~ 60⁰c / 35 ~ 85% / rh
ความสว่างรอบ ๆ
แสงแดด: 20,000 LX สูงสุด / หลอดไส้: 3,000 LX สูงสุด
ความต้านทานการสั่นสะเทือน
10 ~ 55Hz, แอมพลิจูดคู่ 1.5 มม., x, y, z เป็นเวลา 2 ชั่วโมง
ความต้านทานแรงกระแทก
500 มม./s2 (ประมาณ 50 กรัม) x, y, z 3 ครั้งแต่ละครั้ง
วัสดุ
อลูมิเนียม
น้ำหนัก
ประมาณ 60 กรัม
ข้อมูลจำเพาะจะขึ้นอยู่กับเงื่อนไขเว้นแต่จะได้รับการกำหนดเป็นอย่างอื่น: อุณหภูมิแวดล้อม: 23⁰c,
แรงดันไฟฟ้า: 24VDC, ระยะเวลาการสุ่มตัวอย่าง: 500 μs, ค่าเฉลี่ย: 64, ระยะการวัด: ศูนย์กลางของช่วง, วัตถุทดสอบ: เซรามิกสีขาว
*1 กำหนดด้วยความแข็งแรงของศูนย์ 1/E2 (13.5%) ที่ศูนย์ อาจมีแสงรั่วไหลนอกเหนือจากขนาดสปอตที่ระบุ เซ็นเซอร์อาจ
ได้รับผลกระทบเมื่อมีวัตถุที่สะท้อนแสงสูงใกล้กับพื้นที่ตรวจจับ
*2 512 เวลาเฉลี่ย
