การโหลดและขนถ่ายอัตโนมัติ CNC อัจฉริยะปฏิวัติการผลิตเป็นผู้นำยุคใหม่ของการผลิตที่มีประสิทธิภาพ

การพัฒนาอย่างรวดเร็วของเทคโนโลยีอัจฉริยะไม่เพียง แต่ฉีดพลังใหม่ในการผลิตแบบดั้งเดิม แต่ยังนำไปสู่อุตสาหกรรมสู่อนาคตที่มีประสิทธิภาพและชาญฉลาดมากขึ้น โดยเฉพาะอย่างยิ่งการใช้งานรูปแบบการโหลดอัตโนมัติและการขนถ่ายซีเอ็นซีนั้นเป็นไข่มุกที่ส่องแสงในนวัตกรรมนี้อย่างไม่ต้องสงสัย ด้วยข้อได้เปรียบที่เป็นเอกลักษณ์มันจะนำไปสู่ยุคใหม่ของการผลิตที่มีประสิทธิภาพ การพัฒนาเทคโนโลยีการเปลี่ยนแปลงนี้ไม่เพียง แต่ช่วยปรับปรุงระดับอัตโนมัติของสายการผลิต แต่ยังเพิ่มประสิทธิภาพและอัพเกรดกระบวนการผลิตผ่านการควบคุมที่แม่นยำและการทำงานร่วมกันที่มีประสิทธิภาพ

พื้นหลังโครงการ

สถานะกระบวนการ

ผู้ปฏิบัติงานสายการผลิตจะรวบรวมผลิตภัณฑ์เข้ากับการติดตั้งด้วยตนเองจากนั้นส่งการติดตั้งพร้อมกับตารางการวางตำแหน่งไปยังอุปกรณ์เครื่องจักรกลซีเอ็นซีสำหรับการประมวลผลผลิตภัณฑ์ หลังจากประมวลผลอุปกรณ์ CNC คนงานสายการผลิตจะลบผลิตภัณฑ์ที่ผ่านการประมวลผลออกจากอุปกรณ์ CNC และถ่ายโอนไปยังพื้นที่จัดวางผลิตภัณฑ์สำเร็จรูป

รายละเอียดการประมวลผล

ประเภทผลิตภัณฑ์: หลายขนาด แต่มีขนาดตารางที่แตกต่างกัน ขนาดตารางตำแหน่ง: 140 * 160, ชิ้นงานชิ้นงานสูงสุด 450 * 450 น้ำหนักผลิตภัณฑ์: 18 กก.

สถานีวางตำแหน่งจุดศูนย์ส่วนนี้เหมือนกันสำหรับผลิตภัณฑ์ทั้งหมด

บล็อกการเชื่อมต่อยานพาหนะผลิตภัณฑ์ทั้งหมดมีแพลตฟอร์มการจัดตำแหน่งผลิตภัณฑ์เดียวกัน (ตำแหน่งที่จับได้) และขนาดของส่วนนี้อาจไม่เหมือนกันสำหรับผลิตภัณฑ์ที่แตกต่างกัน

ความถูกต้องของข้อกำหนดการเชื่อมต่อ: ± 1.5 มม. เวลาประมวลผลของอุปกรณ์ CNC แต่ละตัวใช้เวลาประมาณ 4-6 ชั่วโมง

วัตถุประสงค์ของโปรแกรม

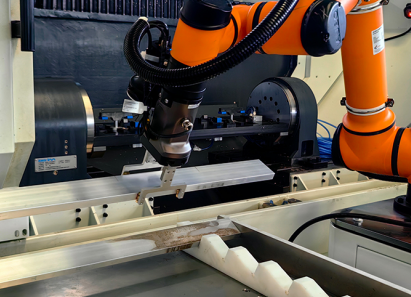

หุ่นยนต์คอมโพสิตเสร็จสมบูรณ์ส่วนหนึ่ง "การจัดการผลิตภัณฑ์" ของกระบวนการผลิตโดยอัตโนมัติตามคำแนะนำของศูนย์การผลิต 1. หุ่นยนต์คอมโพสิต AMR สามารถปรับสถานะการผลิตแบบเรียลไทม์ตามแผนของศูนย์การผลิต 2. มันตระหนักถึงการยืนยันอัตโนมัติของการตัดเฉือน CNC โดย AMR หุ่นยนต์คอมโพสิตและการถ่ายโอนผลิตภัณฑ์สำเร็จรูปอัตโนมัติไปยังพื้นที่จัดวางผลิตภัณฑ์สำเร็จรูป 3. กำหนดสถานะการเตรียมวัสดุของพื้นที่โหลดและถ่ายโอนผลิตภัณฑ์โดยอัตโนมัติเพื่อประมวลผลไปยังอุปกรณ์ CNC ที่ไม่ได้ใช้งานหรือประมวลผล

ข้อดีหลัก

1. หุ่นยนต์คอมโพสิต AMR บรรลุข้อผิดพลาดและข้อผิดพลาดในการจัดวาง <± 1.5mm2

2. หุ่นยนต์คอมโพสิต AMR ประสบความสำเร็จโดยอัตโนมัติเมื่อเผชิญหน้ากับยานพาหนะและหยุดโดยอัตโนมัติเมื่อมีคนเดินเท้าหรืออุปสรรค 3. หุ่นยนต์คอมโพสิต AMR ถูกรวมเข้ากับอุปกรณ์ CNC และสามารถควบคุมการเปิดและปิดประตูคลังสินค้าอัตโนมัติในระหว่างการโหลดและขนถ่าย

3. อัตราความสำเร็จของตำแหน่งที่ครอบคลุมของ AMR สำหรับหุ่นยนต์คอมโพสิตมากกว่า 99%;

สารละลาย

เค้าโครงโดยรวม: 1. กำหนดค่าหุ่นยนต์คอมโพสิต AMR สองตัวสำหรับการโหลดและการขนถ่ายการดำเนินการตามรูปแบบในสถานที่;

2. การดำเนินการวิถีการทำงานที่สมบูรณ์ผ่านสัญญาณปฏิสัมพันธ์ระหว่างมนุษย์เครื่องจักรและสัญญาณปฏิสัมพันธ์ระหว่างศูนย์เครื่องจักรกลซีเอ็นซีและหุ่นยนต์คอมโพสิต AMR; 3. รถ AGV ติดตั้งสถานีชาร์จอัตโนมัติโดยเฉพาะซึ่งคาดว่าจะทำงานอย่างต่อเนื่องเป็นเวลา 7.5 ชั่วโมงในการโหลดเต็ม สามารถตั้งค่าเป็นระดับแบตเตอรี่น้อยกว่า 20% สำหรับการชาร์จก่อน

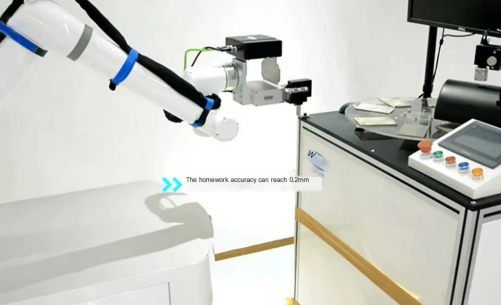

ForwardVision ซอฟต์แวร์การจดจำภาพที่พัฒนาโดย Fuwei สามารถรับรู้ถึงความแม่นยำสูงของเป้าหมายเครื่องหมายและข้อมูลตำแหน่งที่สอดคล้องกัน

เอฟเฟกต์การรับรู้ของเครื่องหมายนี้มีไว้สำหรับภาพประกอบเท่านั้นและไม่ได้แสดงถึงรูปแบบเครื่องหมายสุดท้ายและเอฟเฟกต์การรับรู้

บทนำฟังก์ชั่นผลิตภัณฑ์

วิธีการชาร์จ

การชาร์จอัตโนมัติ:

ระบบตรวจสอบระดับแบตเตอรี่ AMR แบบเรียลไทม์ เมื่อต่ำกว่าเกณฑ์ที่กำหนด (ซึ่งลูกค้าสามารถตั้งค่าได้) ระบบจะกำหนดเวลา AMR โดยอัตโนมัติเพื่อค้นหาตำแหน่งการชาร์จเริ่มการชาร์จอัตโนมัติยืนยันข้อมูลเริ่มต้นการชาร์จและอุปกรณ์อยู่ในโหมดการชาร์จสแตนด์บาย หากมีงานที่ได้รับมันจะตัดการเชื่อมต่อด้วยตนเองจากการชาร์จและเข้าสู่สถานะการทำงาน

การชาร์จอัตโนมัติเหมาะสำหรับโครงการทำงานระยะยาวตลอด 24 ชั่วโมง

การชาร์จด้วยตนเอง:

ระบบตรวจสอบอายุการใช้งานแบตเตอรี่ AMR แบบเรียลไทม์ เมื่อมันต่ำกว่าเกณฑ์ที่กำหนด (ซึ่งลูกค้าสามารถตั้งค่าได้) ระบบจะกำหนดเวลา AMR โดยอัตโนมัติเพื่อขับรถไปยังตำแหน่งการชาร์จในขณะที่ให้เสียงและแสงแจ้งเตือนให้บุคลากรเรียกเก็บเงินในเวลาที่เหมาะสม

วิธีการเชื่อมต่อการสื่อสาร

หุ่นยนต์คอมโพสิต AMR ได้รับคำแนะนำจาก CNC และย้ายไปที่ห้องสมุดผลิตภัณฑ์เพื่อคว้าผลิตภัณฑ์ที่ได้รับการประกอบและยืนยันผ่านปุ่มด้วยตนเอง จากนั้นจะย้ายไปยังอุปกรณ์ CNC ที่สอดคล้องกัน ณ จุดนี้หุ่นยนต์คอมโพสิต AMR ส่งคำขอเปิดประตูไปยังอุปกรณ์ CNC เพื่อรอประตูห้องโดยสารเพื่อเปิดและทำการแลกเปลี่ยนวัสดุให้เสร็จสมบูรณ์ หลังจากนั้นหุ่นยนต์คอมโพสิต AMR จะส่งสัญญาณไปยังอุปกรณ์ CNC เพื่อปิดประตูห้องโดยสารและเริ่มอุปกรณ์

การแนะนำฮาร์ดแวร์

ระบบกำหนดเวลา FMS

ตรวจจับระดับแบตเตอรี่ของ AMR, Alarm หรือชาร์จโดยอัตโนมัติเมื่อระดับแบตเตอรี่ต่ำ

การเพิ่มประสิทธิภาพการไหลของการขนส่งที่มีประสิทธิภาพขึ้นอยู่กับการจัดการยานพาหนะ AMR สถานะการจราจรและคำแนะนำงานการขนส่ง

ขึ้นอยู่กับการจัดสรรยานพาหนะ AMR การควบคุมการจราจรและการหลีกเลี่ยงการประสานงานการเพิ่มประสิทธิภาพการไหลของการขนส่งที่มีประสิทธิภาพนั้นทำได้

การจัดการอัตโนมัติและการจัดระเบียบสินค้าสามารถทำได้ตามการวางแผนคลังสินค้าการจัดวางตำแหน่งขาเข้าและขาออก ฯลฯ

สามารถรวมเข้ากับระบบการจัดการห้องสมุดสามมิติเพื่อให้ได้การจัดเก็บข้อมูลอัตโนมัติและการดึงข้อมูล

อินเทอร์เฟซที่สมบูรณ์, 1 สามารถเชื่อมต่อกับระบบการจัดการวัสดุต่าง ๆ , การจัดการคลังสินค้า IWMS และอื่น ๆ สามารถเชื่อมต่อกับระบบทางกายภาพต่างๆ เหมือน mes

สัญญาณเซ็นเซอร์ฟิลด์ i0

เช่นสัญญาณมาถึงวัสดุสวิตช์ประตูอัตโนมัติต่างๆสำหรับการออกจากลิฟต์การป้อนด้วยตนเอง ฯลฯ
