เซ็นเซอร์สีแหล่งกำเนิดแสง RGB ของหัววัดโคแอกเชียล：

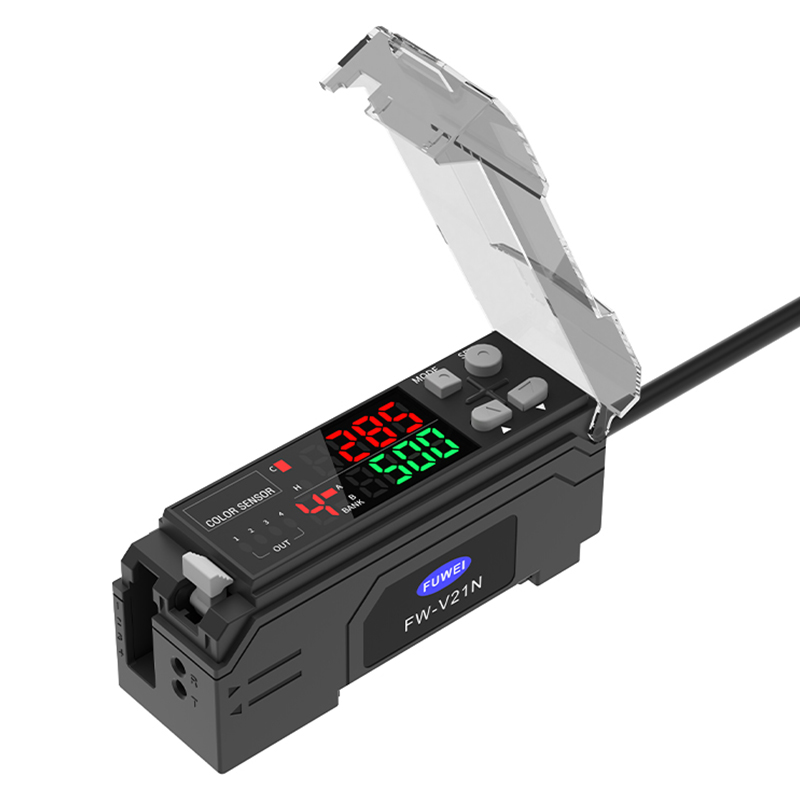

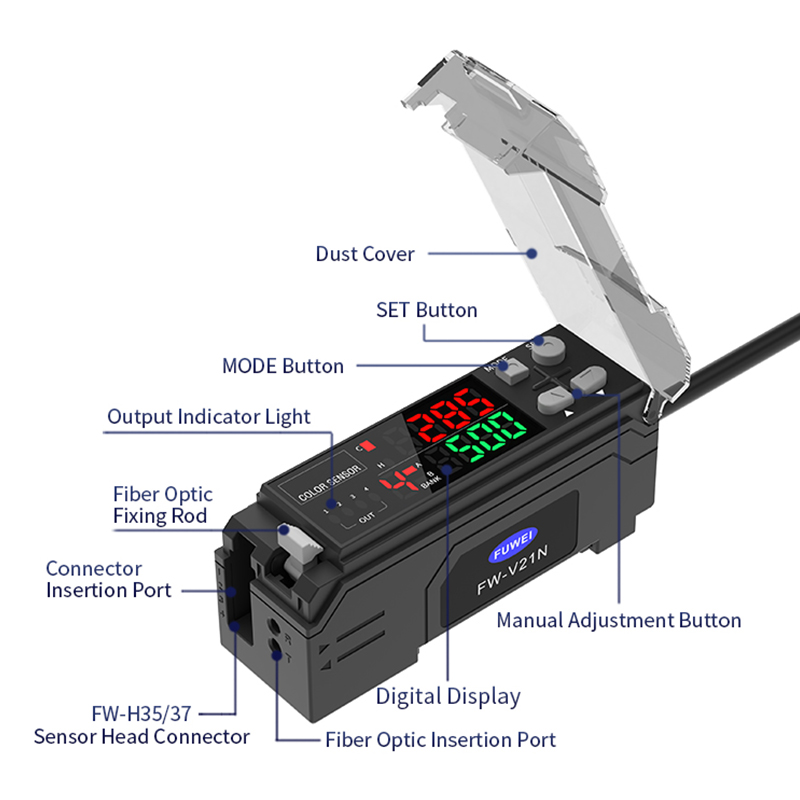

คุณสมบัติ FW-V21N:
การออกแบบ 8 ช่องสามารถตรวจจับได้ 4 สีในเวลาเดียวกัน ประหยัดต้นทุนและพื้นที่การติดตั้ง
หัววัดสีที่ตรงกันสามารถระบุสีได้มากกว่า 3,000 สีอย่างแม่นยำ
แอมพลิฟายเออร์ความละเอียดสูงที่รองรับการคำนวณ 16 บิตสามเท่า และความคลาดเคลื่อนของสีระดับไมโครก็สามารถรับรู้ได้เช่นกัน
โหมดการตรวจจับหลายโหมด เหมาะสำหรับสถานการณ์การใช้งานที่หลากหลาย
หัวตรวจจับเฉพาะที่มีปริมาตรน้อยและกำลังสูง
หัวตรวจจับใช้โครงสร้างคอมโพสิต และตัวส่งสัญญาณใช้ใยแก้วนำแสง ซึ่งสามารถสร้างจุดแสงเดียวที่ไม่น่าเชื่อถือ ในขณะเดียวกัน ปริมาตรของหัวเซนเซอร์จะลดลง และวงจรรับแสงจะติดตั้งอยู่ในหัวตรวจจับ ซึ่งจะช่วยปรับปรุงความสามารถในการตรวจจับ และความมั่นคง
ฟังก์ชั่นการรับรู้ความแตกต่างของสีระดับไมโคร

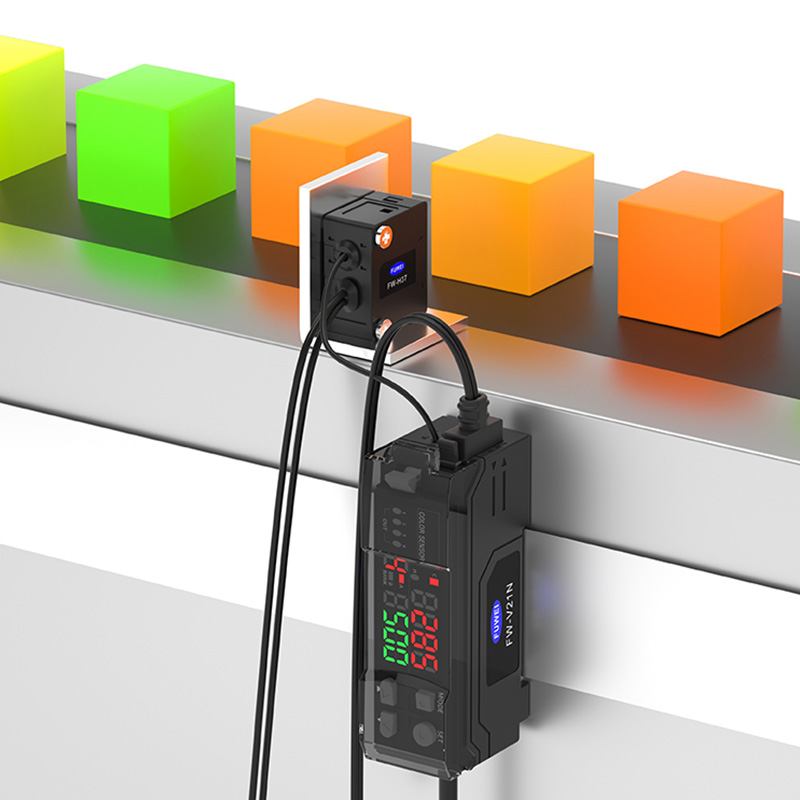

รองรับการคำนวณ RGB 16 บิตสามเท่าเพื่อการรับรู้เป้าหมายที่แม่นยำ เซ็นเซอร์สี Super RGB รวมไฟ LED สีอิสระ 3 ดวง สัญญาณสีต่างๆ จะถูกแปลงเป็นข้อมูล 16 บิตในตัวรับสัญญาณเพื่อการจดจำสี ทำให้มั่นใจในความแม่นยำของการตรวจจับ (ภาพแสดงสีของชิ้นงานที่ตรวจพบ)
| เครื่องขยายเสียง |
||
| แบบอย่าง |
FW-V21N |
FW-V21P |
| เอ็นพีเอ็น |
พีเอ็นพี |
|
| ไซม์ตอบสนอง |
200μS(HSP)/1ms(ละเอียด)/4ms(เทอร์โบ)/8ms(ซุปเปอร์) |
|

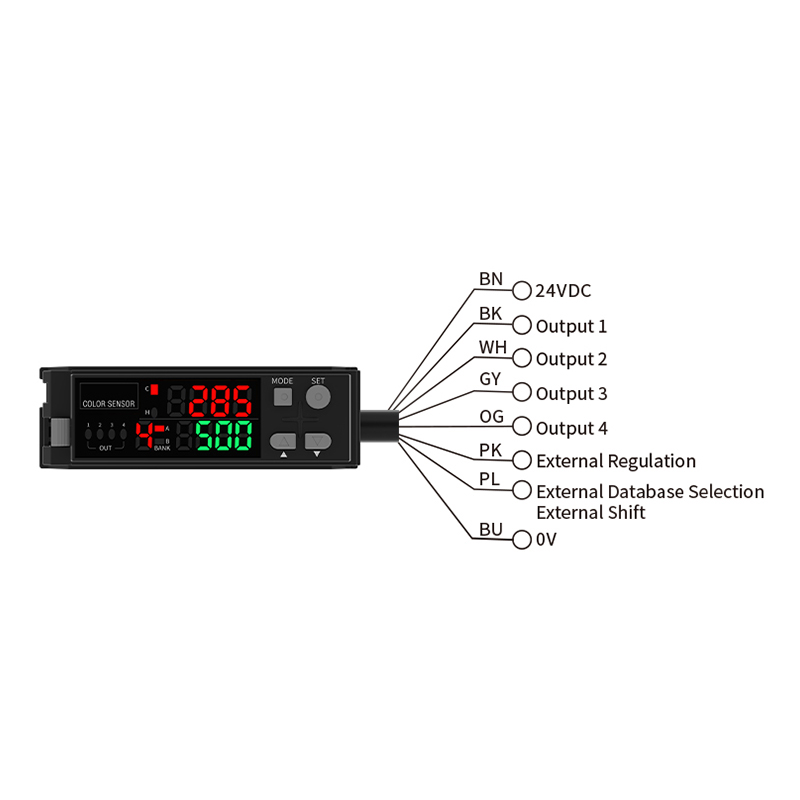

| เอาต์พุตควบคุม |
NPN(PNP)วงจรเปิดตัวสะสมช่อง X4, สูงสุด 40VDC (30VDC), 1 เอาต์พุตถึง 100mA, รวม 4 เอาต์พุตถึง 200mA, แรงดันตกค้าง, สูงสุด 1V |
|
|
วงจรป้องกัน |
การป้องกันอิเล็กโทรดย้อนกลับ ป้องกันกระแสเกิน, การป้องกันแรงดันไฟฟ้าเกิน |
|
|
อินพุตการสอบเทียบภายนอก |
เวลาในการป้อนข้อมูล: ขั้นต่ำ 20ms |
|
|
อินพุตการสอบเทียบภายนอก (โหมด C/C+I อินพุตออฟเซ็ตภายนอก (โหมด Super I) |
เวลาในการป้อนข้อมูล: ขั้นต่ำ 20ms |
|
| ทีพีดาร์ |
ตัวตั้งเวลาปิด/หน่วงเวลาปิด/หน่วงเวลาเปิด/ช็อตเดียว เวลาจับเวลา: ปรับได้ตั้งแต่ 1 ถึง 1.000ms (สำหรับแต่ละโดเมน) |
|
| พาวเวอร์ซัพพลาย |
24VDC ความผันผวน (P-P): สูงสุด 10% |
|
| แหล่งกำเนิดแสง |
LED สีแดง (665nm)/LED สีเขียว (520nm) LED สีฟ้า (465nm) |
|
|
การบริโภคในปัจจุบัน |
โหมดปกติ: 1.5W (สูงสุด 62.5mA) โหมดประหยัด: 1W (สูงสุด 42.0mA) |
|
|
อุณหภูมิโดยรอบ |
-10 ถึง+55°C ไม่มีการควบแน่น |
|
|
ความต้านทานการสั่นสะเทือน |
10 ถึง 55Hz, แอมพลิจูดคู่ 1.5 มม., ทิศทาง X,Y และ Z ครั้งละ 2 ชั่วโมง |
|
| วัสดุ |
เปลือกและฝาครอบ:พีซี |
|
|
น้ำหนัก (พร้อมสายยาว 2 ม.) |
ประมาณ 150ก |
|

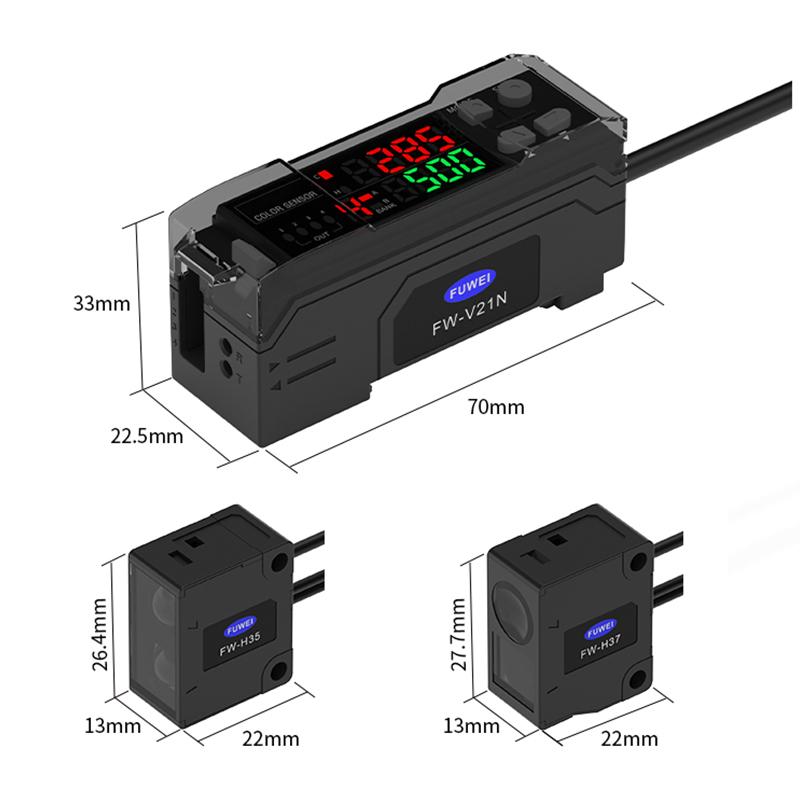

| หัวอุปนัย |
||
| พิมพ์ |
ระยะไกลของจุดไฟขนาดใหญ่ |
ขจัดความมันเงา จุดลำแสงเล็กๆ |
| แบบอย่าง |
FW-H35 |
FW-H37 |
| ช่วงการตรวจจับ |
28~52มม |
11~20มม |
|
แสงขั้นต่ำ เส้นผ่านศูนย์กลางจุด |
ระยะอ้างอิง 40 มม เส้นผ่านศูนย์กลาง 4.5 มม |
ระยะอ้างอิง 16 มม เส้นผ่านศูนย์กลาง 1 มม |
|
การดัดขั้นต่ำ รัศมีของเส้นใย |
25มม |
15มม |
|
ด้านสิ่งแวดล้อม ความส่องสว่าง |
หลอดไส้: สูงสุด 10,000lux กลางวัน: สูงสุด 20,000lux |
|
|
ด้านสิ่งแวดล้อม ความส่องสว่าง |
-10~+55°C ไม่มีการควบแน่น |
|
|
การสั่นสะเทือน ความต้านทาน |
10 ~ 55Hz, แอมพลิจูดคู่ 1.5 มม., ทิศทางใน X, Y และ Z ครั้งละ 2 ชั่วโมง |
|
| เกรดการป้องกัน |
IP40 |
|
| วัสดุ เคส |
พีซี |
|
| ฝาปิดหน้าเลนส์ |
พาร์ |
PC และสแตนเลสชนิด 304 |
|
น้ำหนัก (พร้อมสายยาว 2 ม.) |
ประมาณ 40ก |
ประมาณ 45ก |
