ลักษณะผลิตภัณฑ์:

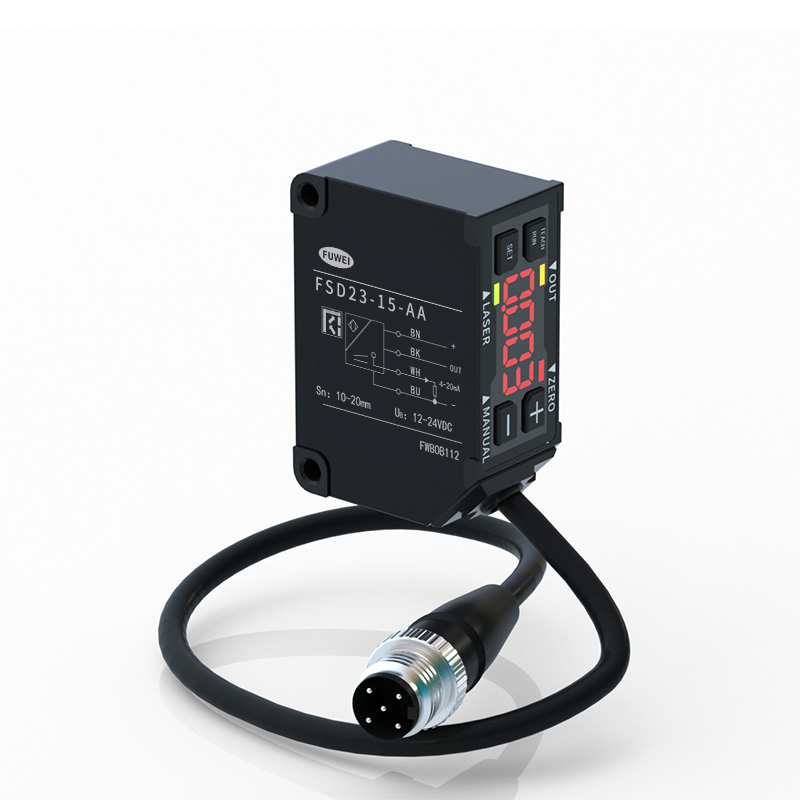

หมายเลขชิ้นส่วน： FSD23-15-AA
ระยะทางศูนย์วัดระยะทาง： 15 มม.
ช่วงการวัด： ± 5 มม.
ความเป็นเส้นตรง: ± 0.1%F.S
ความสามารถในการทำซ้ำ： 1μm
เอาต์พุตควบคุม： NPN/PNP Max.100MA/DC30V ((แรงดันตกค้าง 1.8 V สูงสุด)
แรงดันไฟฟ้า： 24VDC, ระยะเวลาการสุ่มตัวอย่าง: 500 μs, ค่าเฉลี่ย: 64, ระยะการวัด: ศูนย์กลางของช่วง, วัตถุทดสอบ: เซรามิกสีขาว
เอาท์พุทแรงดันไฟฟ้าแบบอะนาล็อก： เอาท์พุท 0-10V, เอาต์พุตอิมพีแดนซ์100Ωกระแสอะนาล็อกเอาต์พุต： เอาท์พุท 4-20mA, ความต้านทานโหลดที่อนุญาตต่ำกว่า300Ω
การป้องกัน： IP67
อุณหภูมิปฏิบัติการ / humid. ： -10~50⁰C / 35 ~ 85% RH โดยไม่ต้องดับหรือควบแน่น
ข้อมูลจำเพาะ:
กระแสอะนาล็อก 4-20MA แรงดันอะนาล็อก 0-10V ตัวบ่งชี้เลเซอร์: ตัวบ่งชี้การรีเซ็ตสีเขียว / ศูนย์: สีแดง ตัวบ่งชี้เอาต์พุต: ตัวบ่งชี้สีส้ม / โหมด: สีแดง
หมายเลขชิ้นส่วน
FSD23-15-AA
FSD23-35-AA
FSD23-100-AA
FSD23-150-AA
FSD23-15-AV
FSD23-35-AV
FSD23-100-AV
FSD23-150-AV
การสื่อสาร RS-485
FSD23-15-RS485
FSD23-35-RS485
FSD23-100-RS485
/
สายเคเบิล Typers-485 การสื่อสาร
/
/
/
FSD23-150-RS485
ศูนย์กลางการวัด
15 มม.
35 มม.
100 มม.
150 มม.
ช่วงการวัด
± 5 มม.
± 15 มม.
± 50 มม.
± 100 มม.
แหล่งกำเนิดแสง
ปานกลาง. ความยาวคลื่น
เลเซอร์ไดโอดสีแดง (ความยาวคลื่น 650nm)
สูงสุด กำลังขับ
390 μw
1ww
ชั้นเรียนเลเซอร์
IEM/เขา
ชั้น 1
Class2
องค์การอาหารและยา
คลาส I
คลาส II
ขนาดสปอต*1
0.5*0.7 มม.
0.45*0.80 มม.
0.6*0.7 มม.
0.5*0.55 มม.
ความเป็นเส้นตรง
± 0.1% f.s
± 0.1% f.s
± 0.1% f.s
± 0.5% f.s
การทำซ้ำได้*2
1 มม.
6μm
20 มม.
60 มม.
ระยะเวลาการสุ่มตัวอย่าง
500ms / 1000ms / 2000ms / 4000ms / auto
อุณหภูมิดริฟท์ (ค่าทั่วไป)
± 0.02% f.s./⁰c
± 0.02% f.s./⁰c
± 0.05% f.s./⁰c
± 0.08% f.s./⁰c
ตัวบ่งชี้
อินพุต MF (หลายฟังก์ชัน)
เลเซอร์ปิดการสอนตัวอย่างและถือหนึ่งนัดเป็นศูนย์รีเซ็ต
เอาต์พุตควบคุม
NPN/PNP MAX.100MA/DC30V ((แรงดันตกค้าง 1.8 V สูงสุด)
การบริโภคในปัจจุบัน
70MA สูงสุด
กระแสอะนาล็อก
เอาต์พุต 4-20mA ความต้านทานโหลดที่อนุญาตต่ำกว่า300Ω
แรงดันอะนาล็อก
เอาต์พุต 0-10V, เอาต์พุตอิมพีแดนซ์100Ω
วงจรป้องกัน
การป้องกันการเชื่อมต่อแบบย้อนกลับผ่านการป้องกันปัจจุบัน
หมวดหมู่การป้องกัน
IP67 รวมถึงส่วนการเชื่อมต่อ
อุณหภูมิปฏิบัติการ/humid
-10 ~ 50⁰C / 35 ~ 85% RH โดยไม่ต้องดับหรือการควบแน่น
อุณหภูมิที่เก็บ/humid
-20 ~ 60⁰c / 35 ~ 85% / rh
ความสว่างรอบ ๆ
แสงแดด: 20,000 LX สูงสุด / หลอดไส้: 3,000 LX สูงสุด
ความต้านทานการสั่นสะเทือน
10 ~ 55Hz, แอมพลิจูดคู่ 1.5 มม., x, y, z เป็นเวลา 2 ชั่วโมง
ความต้านทานแรงกระแทก
500 มม./s2 (ประมาณ 50 กรัม) x, y, z 3 ครั้งแต่ละครั้ง
วัสดุ
อลูมิเนียม
น้ำหนัก
ประมาณ 60 กรัม
ข้อมูลจำเพาะจะขึ้นอยู่กับเงื่อนไขเว้นแต่จะได้รับการกำหนดเป็นอย่างอื่น: อุณหภูมิแวดล้อม: 23⁰c,
แรงดันไฟฟ้า: 24VDC, ระยะเวลาการสุ่มตัวอย่าง: 500 μs, ค่าเฉลี่ย: 64, ระยะการวัด: ศูนย์กลางของช่วง, วัตถุทดสอบ: เซรามิกสีขาว
*1 กำหนดด้วยความแข็งแรงของศูนย์ 1/E2 (13.5%) ที่ศูนย์ อาจมีแสงรั่วไหลนอกเหนือจากขนาดสปอตที่ระบุ เซ็นเซอร์อาจ
ได้รับผลกระทบเมื่อมีวัตถุที่สะท้อนแสงสูงใกล้กับพื้นที่ตรวจจับ
*2 512 เวลาเฉลี่ย
สัดส่วนขนาดเล็กและฟังก์ชั่นที่แข็งแกร่ง
ประโยชน์การทำงานหลักที่หลากหลายสำหรับการใช้งานของคุณ
