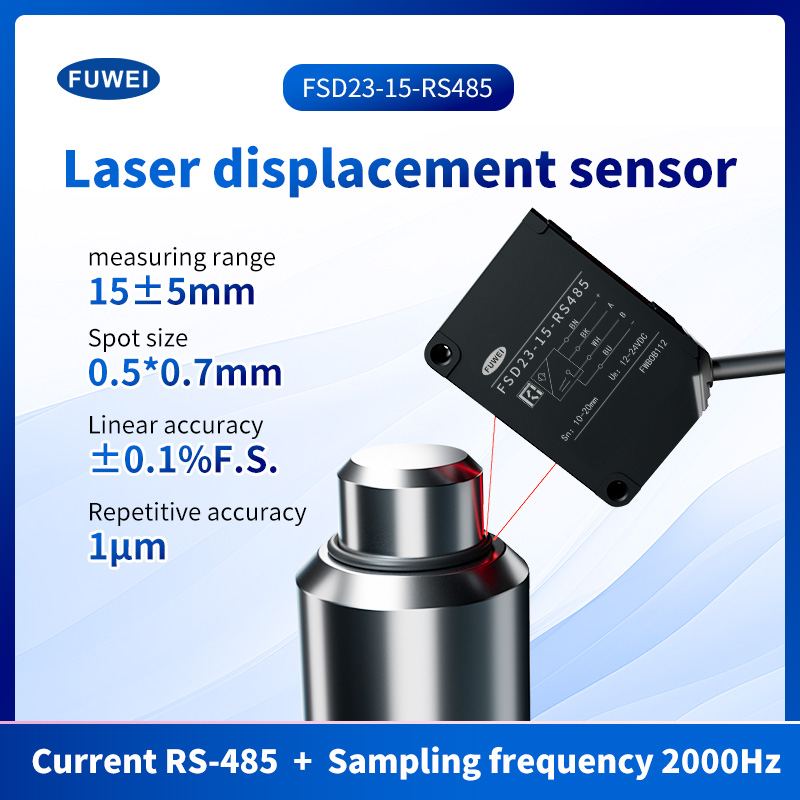

เลเซอร์ดิสเพลสเมนต์เซนเซอร์แบบดิจิตอล LED

ประเภทจอแสดงผลดิจิตอลความแม่นยำสูงเซ็นเซอร์ระยะดิสเพลสเมนต์เลเซอร์

ลักษณะผลิตภัณฑ์:

หมายเลขชิ้นส่วน：FSD23-15-RS485

ระยะศูนย์กลางการวัด：15มม

ช่วงการวัด: ± 5 มม

ความเป็นเส้นตรง: ± 0.1% FS

การทำซ้ำ：1μm

เอาต์พุตควบคุม: NPN/PNP สูงสุด 100mA/DC30V ((แรงดันตกค้างสูงสุด 1.8 V)

แรงดันไฟฟ้า：24VDC ระยะเวลาในการสุ่มตัวอย่าง: 500 μs ค่าเฉลี่ย: 64 ระยะการวัด:จุดศูนย์กลางของช่วง วัตถุทดสอบ: เซรามิกสีขาว

แรงดันไฟฟ้าอนาล็อกเอาต์พุต：เอาต์พุต 0-10V , ความต้านทานเอาต์พุต 100Ω เอาต์พุตกระแสอนาล็อก：เอาต์พุต 4-20mA ความต้านทานโหลดที่อนุญาตต่ำกว่า 300Ω

การป้องกัน：IP67

อุณหภูมิในการทำงาน/ความชื้น：-10~50⁰C / 35 ~ 85% RH โดยไม่เกิดคราบหรือควบแน่น

ความสามารถในการวัดที่แม่นยำ

เซ็นเซอร์ CMOS ความแม่นยำสูงพร้อมอัลกอริธึมเฉพาะตัว ความแม่นยำเชิงเส้นสูงพิเศษสำหรับการวัดแบบไม่สัมผัสและปราศจากการสึกหรอments

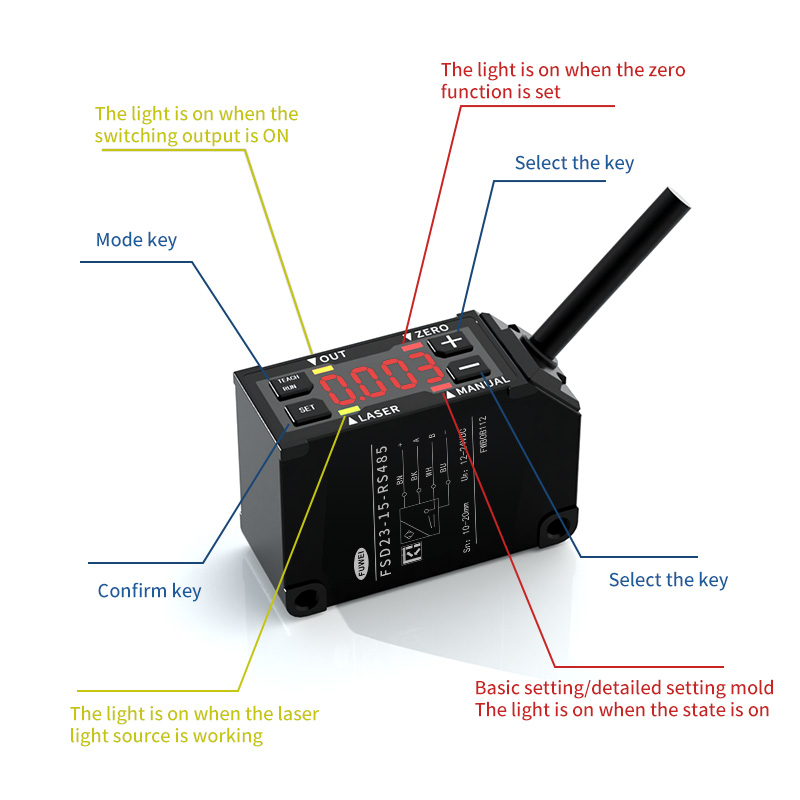

บทนำแผง:

ความละเอียดสูง 1.0 μm

ความสะดวกในการใช้งานการวัดที่มีความแม่นยำสูงด้วยความละเอียดสูงถึง 1.0 um และจอแสดงผล LED แบบดิจิทัลทำให้มีประโยชน์สำหรับการใช้งานในไซต์การผลิตต่างๆ ทั่วโลก

จอแสดงผลดิจิตอล

ง่ายต่อการตรวจสอบปริมาณการกระจัดและตั้งค่าไปพร้อมๆ กัน

โครงสร้างการป้องกัน IP67

ด้วยการป้องกัน lP67 สามารถใช้งานได้แม้ในสภาพแวดล้อมที่มีความชื้นและฝุ่นมาก มีการติดตั้งแผ่นบุโลหะในรูยึด และสามารถยึดให้แน่นกับเส้นรอบวง - เส้นรอบวง - เส้นรอบวงด้วยแรงบิด 0.8 นิวตันเมตร

ติดตั้งง่าย

ฟังก์ชั่นของคอนโทรลเลอร์ทั้งหมดรวมอยู่ในเซ็นเซอร์แล้ว ดังนั้นจึงไม่จำเป็นต้องติดตั้งคอนโทรลเลอร์แยกต่างหาก ซึ่งช่วยประหยัดพื้นที่ที่จำเป็น

รองรับขั้ว NPN/PNP

ด้วยการสลับปุ่ม สามารถใช้ขั้ว NPN/PNP กับผลิตภัณฑ์เดียวได้ ซึ่งจะช่วยลดการลงทะเบียนหมายเลขสำหรับการบริการและการบำรุงรักษา

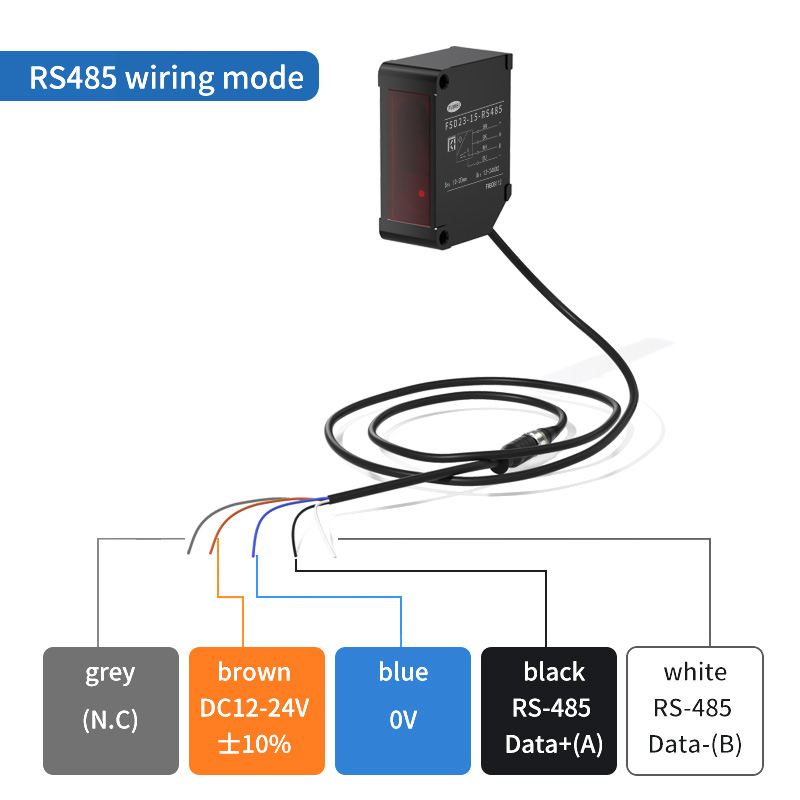

การเดินสายแบบอะนาล็อก:

ขนาดผลิตภัณฑ์:

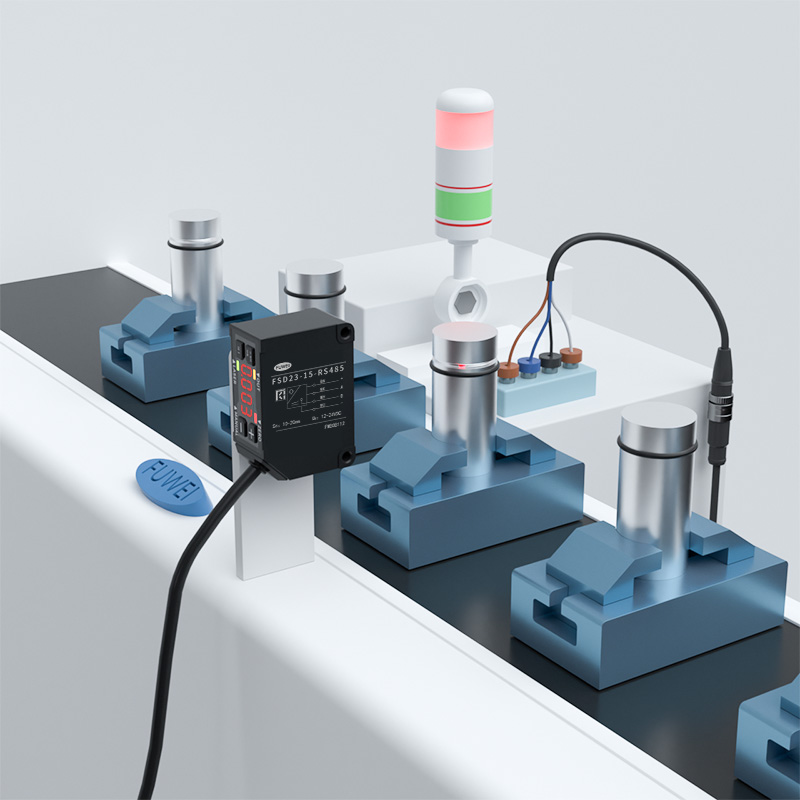

ตู้โชว์แอปพลิเคชัน:

การวัดระยะห่างของกริปเปอร์

การจ่ายการตรวจจับการวางตำแหน่งเข็ม

การตรวจสอบความสูงของบอร์ด

การควบคุมความสูงของไฟฉายอัตโนมัติ

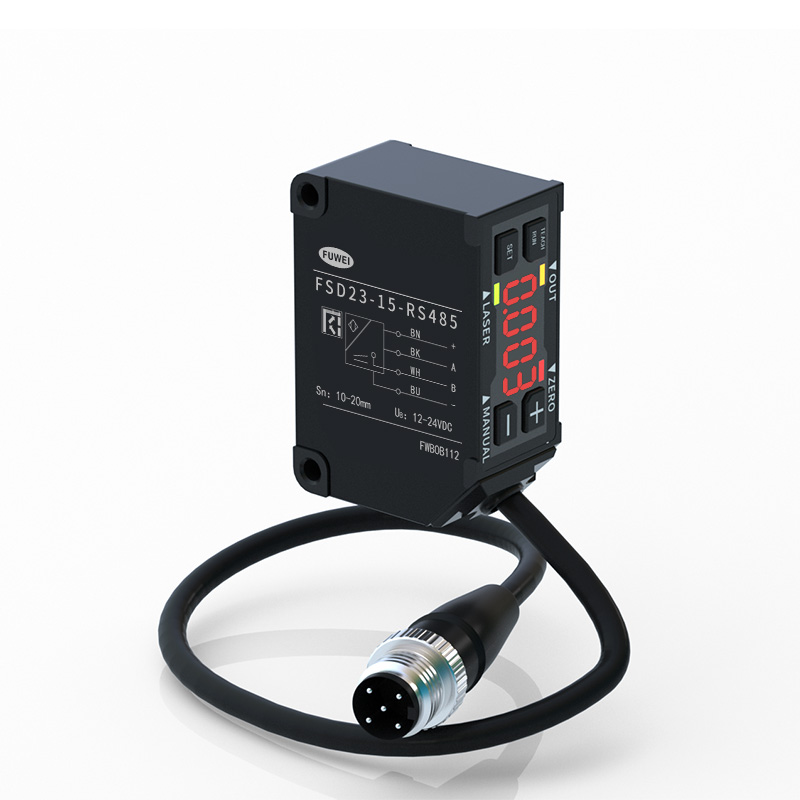

การแสดงสินค้า:

โหมดและการทำงานพื้นฐาน:

วิธีสลับระหว่างโหมดต่างๆ

กดปุ่ม "ZERO/RUN" หนึ่งครั้งเพื่อกลับสู่โหมดการตรวจจับ เมื่อตัวบ่งชี้ "MANUAL" อยู่ในโหมดการตั้งค่าพื้นฐานหรือโหมดการตั้งค่ารายละเอียด ไฟแสดงสถานะจะสว่างขึ้น

วิธีการตั้งค่าพารามิเตอร์

ปุ่ม "+" และ "หนึ่ง": ตั้งค่าการเลือกรายการ การปรับค่าที่ตั้งไว้ ปุ่ม "ZERO/RUN": กดหนึ่งครั้งเพื่อย้อนกลับโหมดการตรวจจับ

ข้อมูลจำเพาะ:

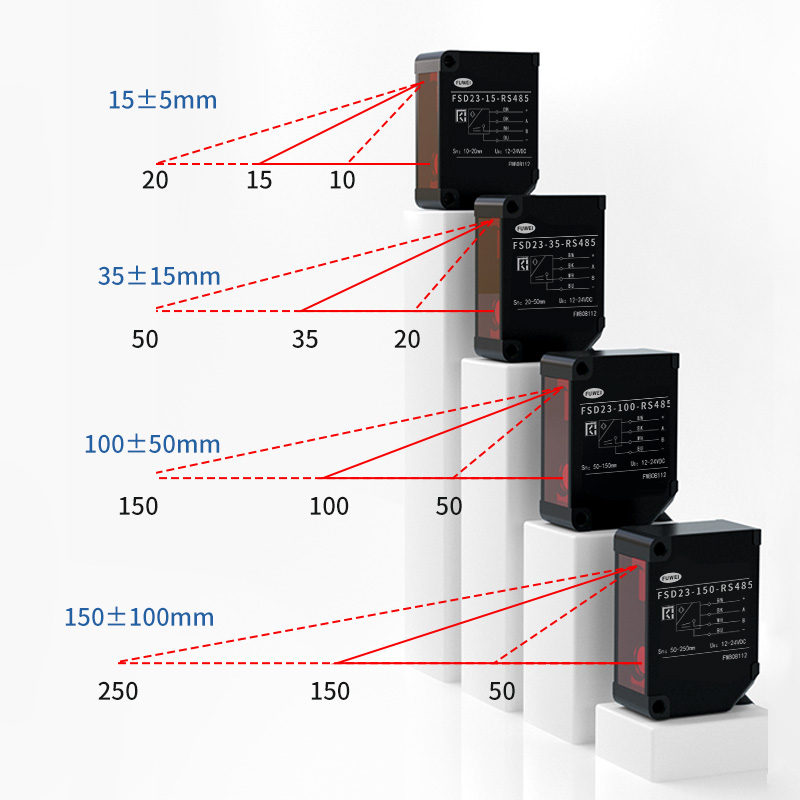

ขนาดเล็กและฟังก์ชันการทำงานที่แข็งแกร่ง

ประโยชน์การใช้งานหลักที่หลากหลายสำหรับการใช้งานของคุณ
