เซนเซอร์วัดระยะเลเซอร์

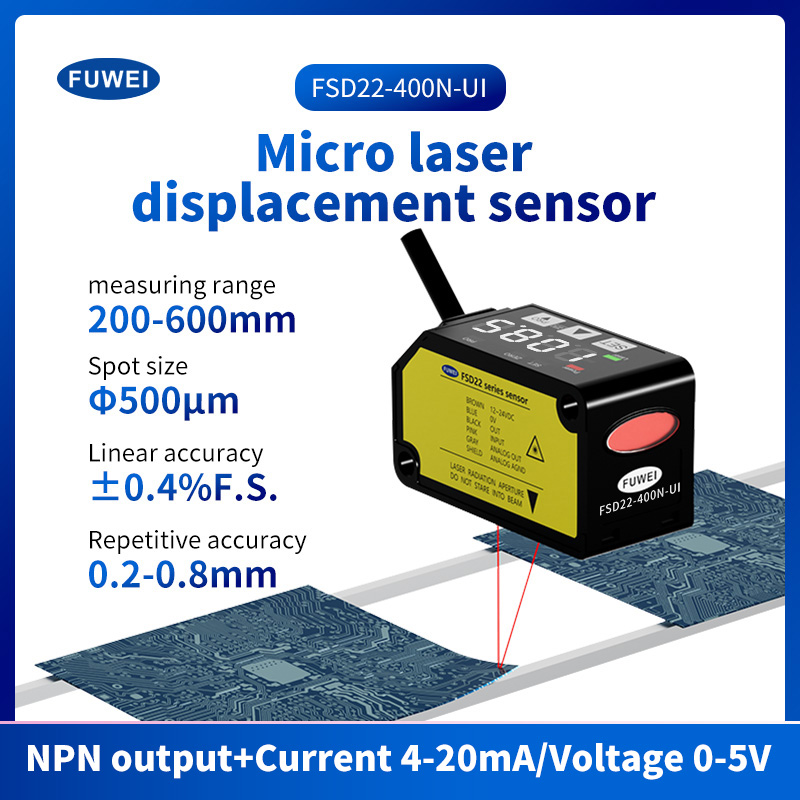

ลักษณะผลิตภัณฑ์：

หมายเลขชิ้นส่วน：FSD22-400N-UI

ระยะศูนย์กลางการวัด：400มม

ช่วงการวัด：±200มม

ความสามารถในการทำซ้ำ：300μm (ระยะการวัด 200 ถึง 400 มม.)

800μm (ระยะการวัด 400 ถึง 600 มม.)

ความเป็นเชิงเส้น：±0.3%FS (ระยะการวัด 200 ถึง 400 มม.)

±0.4%FS (ระยะการวัด 400 ถึง 600 มม.)

เส้นผ่านศูนย์กลางลำแสง：ประมาณ. ø500μm

เอาต์พุตควบคุม: PNP

แรงดันไฟฟ้า：12 ถึง 24V DC ±10%, Ripple P-P 10% หรือน้อยกว่า

เอาท์พุทแรงดันไฟฟ้าแบบอะนาล็อก：ช่วงเอาท์พุท: 0 ถึง +5V (ที่สัญญาณเตือน: +5.2V)

เอาต์พุตกระแสแอนะล็อก：ช่วงเอาต์พุต: 4 ถึง 20mA (ที่สัญญาณเตือน: 0mA)

เวลาตอบสนอง: สลับได้ระหว่าง 1.5ms / 5ms / 10ms

การป้องกัน：IP67

อุณหภูมิแวดล้อม：-10 ถึง +45°C (ไม่อนุญาตให้มีการควบแน่นของน้ำค้างหรือน้ำแข็ง) การเก็บรักษา:-20 ถึง +60°C

สายเคเบิล: สายเคเบิลคอมโพสิต 5 คอร์ 0.2 มม.2 ยาว 2 ม

บทนำ：

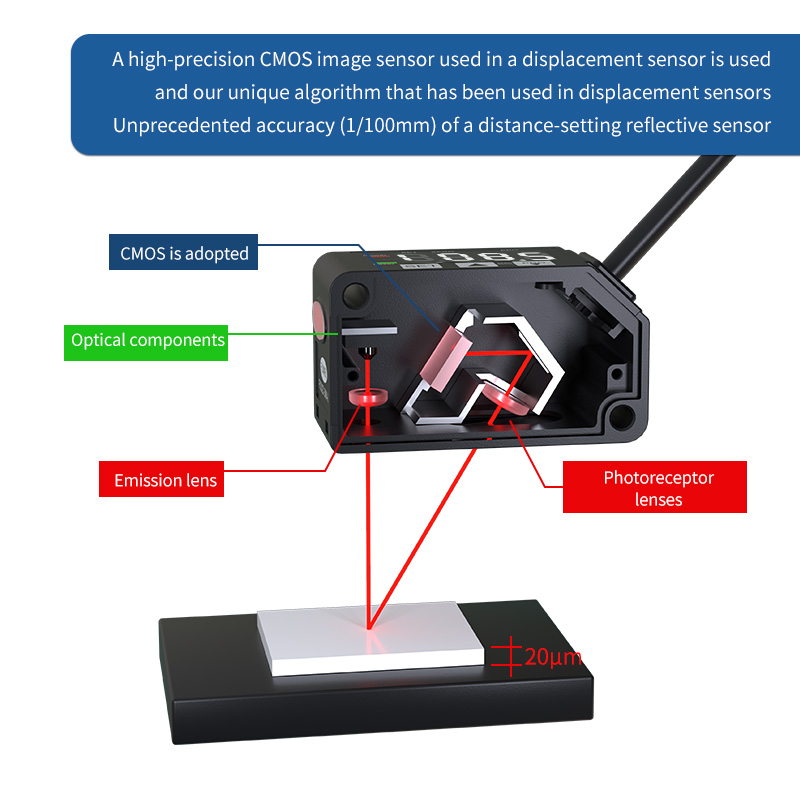

ใช้ภาพ CMOS ที่มีความแม่นยำสูง อัลกอริธึมเฉพาะของเซนเซอร์

ใช้เซนเซอร์ภาพ CMOS ที่มีความแม่นยำสูงที่ใช้ในดิสเพลสเมนต์เซนเซอร์ และอัลกอริธึมเฉพาะของเราที่ใช้ในดิสเพลสเมนต์เซนเซอร์ ความแม่นยำที่ไม่เคยมีมาก่อน (1/100 มม.) ของเซนเซอร์สะท้อนแสงที่ตั้งค่าระยะห่าง

พร้อมกับเอาต์พุตแรงดันไฟฟ้าแบบอะนาล็อก OV~+5V เอาต์พุตกระแสไฟฟ้าแบบอะนาล็อก 4mA~20mA

ไม่เพียงแต่สามารถแสดงค่าเป็นหน่วย มม. เท่านั้น แต่ยังสามารถนำออกมาเป็นเอาต์พุตแบบอะนาล็อกได้ด้วย การแนะนำหน่วยจำลอง PLC+ ช่วยให้สามารถทำการคำนวณต่างๆ และบันทึก (บันทึก) ค่าที่วัดได้

ฟังก์ชันการทำให้เป็นศูนย์

นี่คือฟังก์ชันที่ช่วยให้คุณบังคับให้ค่าที่วัดได้เป็นศูนย์ จุดศูนย์สามารถกำหนดได้โดยพลการ ตั้งค่าความสูงของวัตถุที่ตรวจพบให้เป็นค่าฐานซึ่งสามารถใช้งานได้ง่ายเมื่อวัดค่าความคลาดเคลื่อนหรือเมื่อวัดความแตกต่างของส่วน

พร้อมกับฟังก์ชั่นการตั้งค่าการสลับที่สะดวก

เมื่อมีวัตถุการตรวจจับที่ด้านเซ็นเซอร์ การตรวจจับสามารถตั้งค่าตามค่ามาตรฐานของวัตถุพื้นหลังได้ เป็นฟังก์ชันที่สะดวกในการตรวจจับการเปลี่ยนแปลงขนาดของวัตถุ

(เมื่อใช้วัตถุที่ตรวจพบเป็นฐาน)

ตั้งค่าอ้างอิงที่ด้านข้างของวัตถุพื้นหลังตามวัตถุที่ตรวจพบ อยู่ห่างจากพื้นหลังร่างกายเวลาที่จะใช้

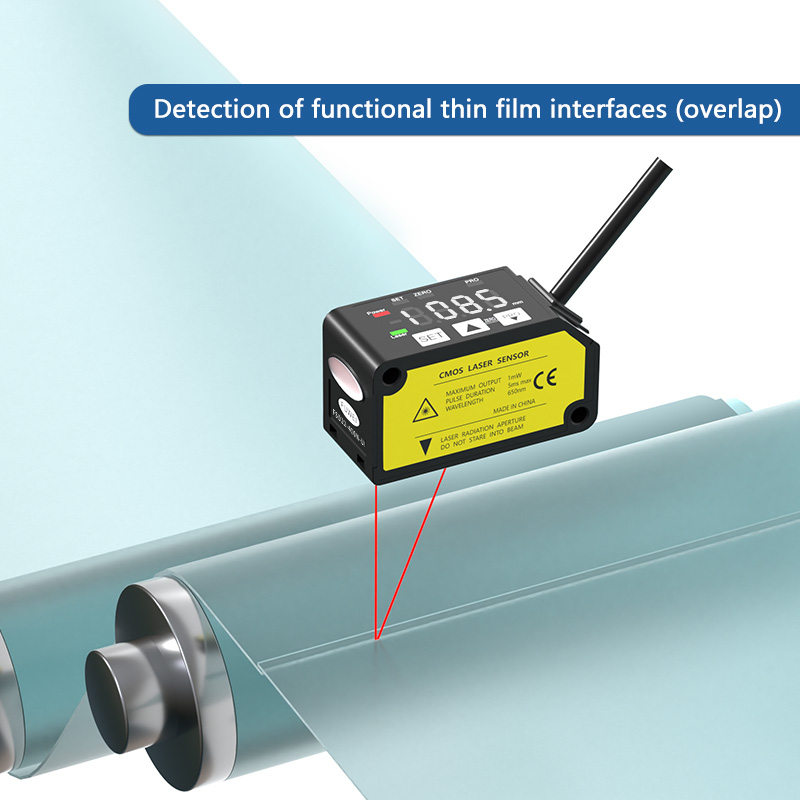

การประยุกต์ใช้ฉาก：

ตรวจจับการบิดงอของวัสดุพิมพ์

ตรวจจับการทับซ้อนของลีดเฟรม

การตัดสินด้านหน้าและด้านหลังของตัวเครื่องของชิ้นส่วนอิเล็กทรอนิกส์

ตรวจจับการมีอยู่ของปะเก็น
