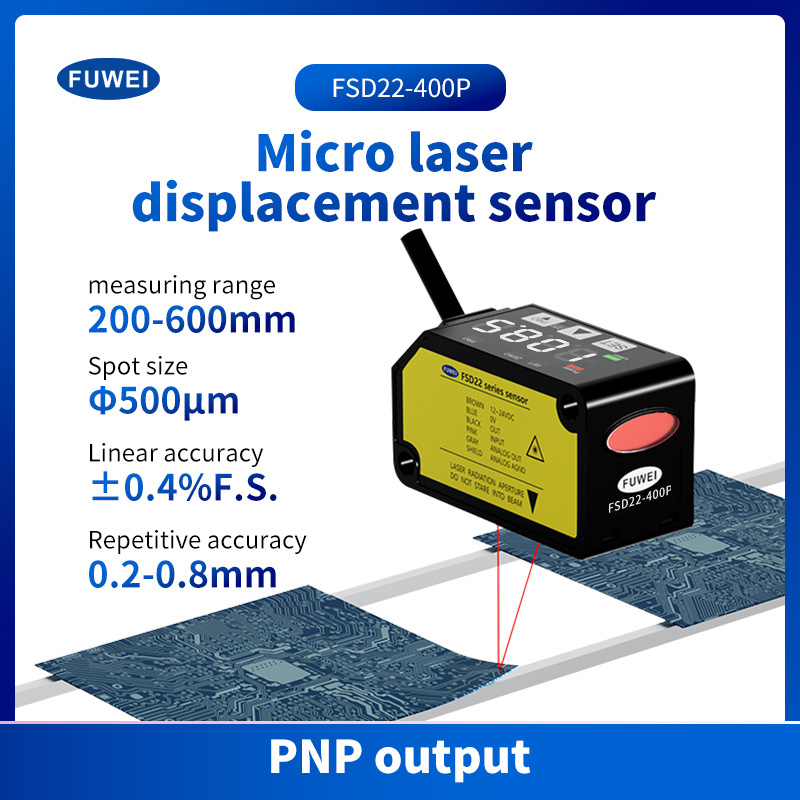

ลักษณะผลิตภัณฑ์：
หมายเลขชิ้นส่วน： FSD22-400P-UI
ระยะทางศูนย์วัดระยะทาง： 400 มม.
ช่วงการวัด： ± 200 มม.
ความสามารถในการทำซ้ำ： 300μm (ระยะการวัด 200 ถึง 400 มม.)
800μm (ระยะการวัด 400 ถึง 600 มม.)
เชิงเส้น： ± 0.3%F.S (ระยะการวัด 200 ถึง 400 มม.)
± 0.4%F.S (ระยะการวัด 400 ถึง 600 มม.)
เส้นผ่านศูนย์กลางของลำแสง： ประมาณ Ø500μm
เอาต์พุตควบคุม： PNP
แรงดันไฟฟ้าซัพพลาย： 12 ถึง 24V DC ± 10%, Ripple P-P 10% หรือน้อยกว่า
เอาต์พุตแรงดันไฟฟ้าแบบอะนาล็อก： ช่วงเอาท์พุท: 0 ถึง +5V (ที่สัญญาณเตือน: +5.2V)
เอาท์พุทกระแสอะนาล็อก： ช่วงเอาท์พุท: 4 ถึง 20ma (ที่สัญญาณเตือน: 0ma)
เวลาตอบสนอง： สลับได้ระหว่าง 1.5ms / 5ms / 10ms
การป้องกัน： IP67
อุณหภูมิโดยรอบ： -10 ถึง +45 ° C (ไม่อนุญาตให้ควบแน่นหรือไอซิ่งน้ำค้าง), การจัดเก็บ: -20 ถึง +60 ° C
สายเคเบิล: 0.2mm2 สายเคเบิลคอมโพสิต 5 คอร์ยาว 2 ม.
ข้อกำหนดพารามิเตอร์：
| พิมพ์ |
การวัด กึ่งกลาง 30 มม. |
การวัด กึ่งกลาง 50 มม. |
การวัด กึ่งกลาง 100 มม. |
การวัด กึ่งกลางประเภท 200 มม. |
การวัด กึ่งกลาง 400 มม. |
|
| analog+npn เอาต์พุต |
FSD22-30N-UI |
FSD22-50N-UI |
FSD22-100N-UI | FSD22-200N-UI |
FSD22-400N-UI |
|
| อะนาล็อก+เอาต์พุต PNP |
FSD22-30P-UI | FSD22-50P-UI |
FSD22-100P-UI |
FSD22-200P-UI |
FSD22-400P-UI |
|
| ระยะห่างจากศูนย์การวัด |
30 มม. |
50 มม. |
100 มม. |
200 มม. |
400 มม. |
|
| ช่วงการวัด |
± 5 มม. |
± 15 มม. |
± 35 มม. |
± 80 มม. |
± 200 มม. |
|
| เส้นผ่านศูนย์กลางลำแสง (หมายเหตุ 3) |
ประมาณ Ø50μm |
ประมาณ Ø70μm |
ประมาณ Ø120μm |
ประมาณ Ø300μm |
ประมาณ Ø500μm |
|
| การทำซ้ำได้ |
10 มม. |
30 มม. |
100 มม. |
200 มม. |
300μm (ระยะการวัด 200 ถึง 400 มม.) 800μm (ระยะการวัด 400 ถึง 600 มม.) |
|
| ความเป็นเส้นตรง |
± 0.3%F.S |
± 0.3%F.S |
± 0.3%F.S (ระยะการวัด 200 ถึง 400 มม.) ± 0.4%F.S (ระยะการวัด 400 ถึง 600 มม.) |
|||
| ลักษณะอุณหภูมิ |
0.03%F.S./° C |
|||||
| แหล่งกำเนิดแสง |
เลเซอร์เซมิคอนดักเตอร์สีแดงคลาส 2 [JIS / IEC / GB / FDA (หมายเหตุ 2)] สูงสุด เอาท์พุท: 1MW, ความยาวคลื่นสูงสุด: 655Nm |
|||||
| แรงดันไฟฟ้า |
12 ถึง 24V DC ± 10%, Ripple P-P 10% หรือน้อยกว่า |
|||||
| การใช้พลังงาน |
40mA หรือน้อยกว่า (ที่ 24V DC Dives Voltage), 65mA หรือน้อยกว่า (ที่แรงดันไฟฟ้า 12V DC) |
|||||
| เอาต์พุตควบคุม |
NPN Open-Collector Transistor •กระแสสูงสุดของอ่างล้างจาน: 50ma •แรงดันไฟฟ้าที่ใช้: 30V DC หรือน้อยกว่า (ระหว่างเอาต์พุตควบคุมถึง 0v) •แรงดันตกค้าง: 1.5V หรือน้อยกว่า (ที่ 50ma sink ปัจจุบัน) •กระแสรั่วไหล: 0.1 mA หรือน้อยกว่า |
ทรานซิสเตอร์ Open Collector PNP •กระแสสูงสุดของกระแสไฟฟ้า: 50ma •แรงดันไฟฟ้าที่ใช้: 30V DC หรือน้อยกว่า (ระหว่างเอาต์พุตควบคุมถึง +V) •แรงดันตกค้าง: 1.5V หรือน้อยกว่า (ที่แหล่งกำเนิด 50ma ปัจจุบัน) •กระแสรั่วไหล: 0.1 mA หรือน้อยกว่า |
||||
| สลับได้ทั้งแบบแสงหรือมืด |
||||||
| Incorporated (ประเภทรีเซ็ตอัตโนมัติ) |
||||||

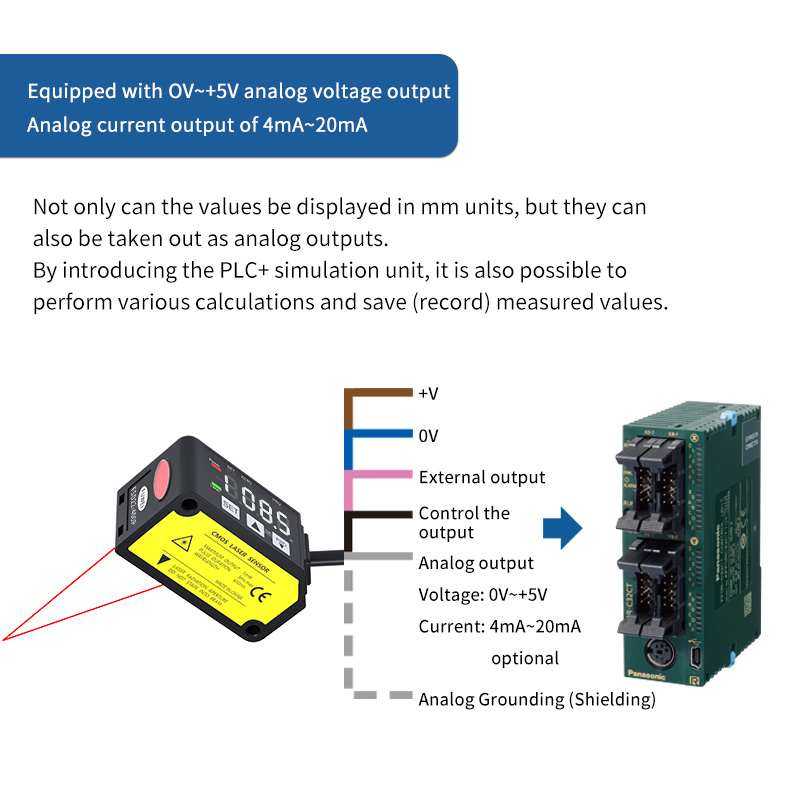

| เอาต์พุตอะนาล็อก |
เอาต์พุตแรงดันไฟฟ้าอะนาล็อก |
•ช่วงเอาท์พุท: 0 ถึง +5V (ที่เตือน: +5.2V) •ความต้านทานเอาท์พุท: 100Ω |
||||
| เอาต์พุตกระแสอะนาล็อก |
•ช่วงเอาท์พุท: 4 ถึง 20ma (ที่สัญญาณเตือน: 0ma) •โหลดอิมพีแดนซ์: 300Ωหรือน้อยกว่า |
|||||
| เวลาตอบสนอง |
สลับระหว่าง 1.5ms / 5ms / 10ms |
|||||
| อินพุตภายนอก |
อินพุต npn non-contact •เงื่อนไขการป้อนข้อมูล ไม่ถูกต้อง: +8 ถึง +V DC หรือเปิด ถูกต้อง: 0 ถึง +1.2V DC •ความต้านทานอินพุต: ประมาณ 10kΩ |
อินพุตที่ไม่ติดต่อ PNP •เงื่อนไขการป้อนข้อมูล ไม่ถูกต้อง: 0 ถึง +0.6V DC หรือเปิด ถูกต้อง: +4 ถึง +V DC •ความต้านทานอินพุต: ประมาณ 10kΩ |
||||
| การป้องกัน |
IP67 (IEC) |
|||||
| ระดับมลพิษ |
2 |
|||||
| อุณหภูมิแวดล้อม |
-10 ถึง +45 ° C (ไม่อนุญาตให้ควบแน่นหรือไอซิ่งน้ำค้าง), การจัดเก็บ: -20 ถึง +60 ° C |
|||||
| ความชื้นรอบข้าง |
35 ถึง 85% RH, ที่เก็บ: 35 ถึง 85% RH |
|||||
| ความสว่างรอบ ๆ |
หลอดไส้: ความสว่างของพื้นผิวการยอมรับ3,000ℓxหรือน้อยกว่า |
|||||
| ความสูงในการใช้งาน |
2,000m หรือน้อยกว่า |
|||||
| สายเคเบิล |
สายเคเบิลคอมโพสิต 0.2mm2 5-core ยาว 2 ม. |
|||||
| วัสดุ |
สิ่งที่แนบมา: อลูมิเนียมตาย, หน้าปก: อะคริลิค |
|||||
| น้ำหนัก |
ประมาณ 85G (รวมถึงสายเคเบิล) |
|||||
| มาตรฐานที่ใช้บังคับ |
EMC Directive Compliance, FDA Standard, การจดจำ UL |
|||||
| หมายเหตุ: |
|
|
|
|
|
|
| 1) แรงดันไฟฟ้า: 24V DC, อุณหภูมิโดยรอบ: +20 ° C, เวลาตอบสนอง: 10ms และค่าเอาต์พุตอะนาล็อกของระยะทางศูนย์การวัดใช้สำหรับเงื่อนไขการวัดที่ไม่ระบุรายละเอียด เรื่องคือเซรามิกสีขาว |
||||||
| 2) สิ่งนี้ขึ้นอยู่กับมาตรฐานของ FDA ตามประกาศเลเซอร์หมายเลข 50 ของมาตรฐาน FDA |
||||||
| 3) นี่คือขนาดของระยะทางศูนย์การวัด ค่าเหล่านี้ถูกกำหนดโดยใช้ 1/e2 (ประมาณ 13.5%) ของความเข้มแสงกลาง เนื่องจากแสงรั่วไหลออกไปนอกพื้นที่ที่ระบุการสะท้อนแสงรอบจุดตรวจจับอาจสูงกว่าที่จุดและสิ่งนี้อาจส่งผลต่อค่าการวัด |
||||||
