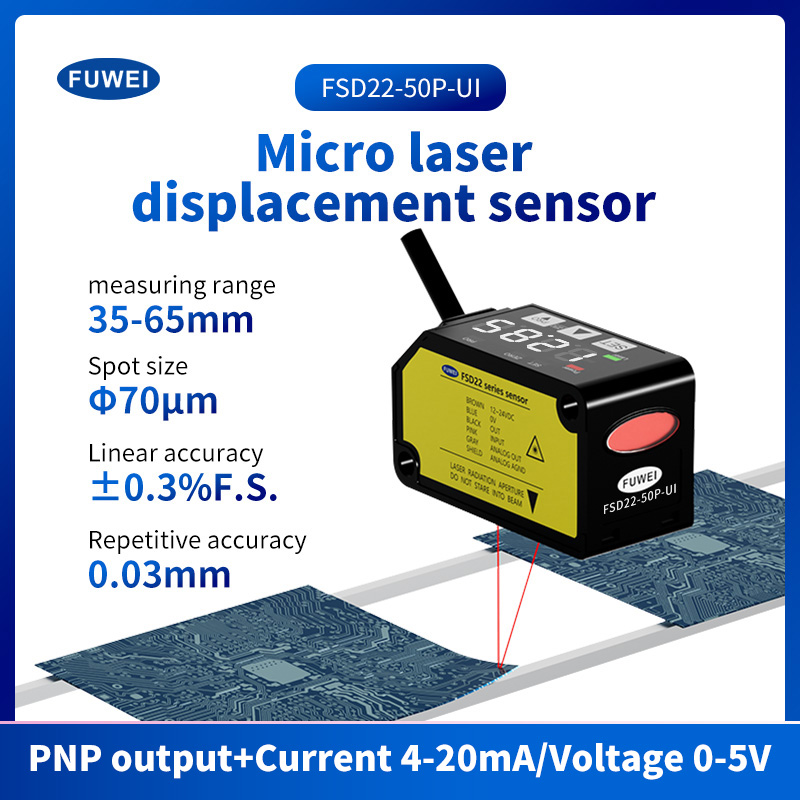

ประเภท CMos เลเซอร์ดิสเพลสเมนต์เซนเซอร์ขนาดเล็ก
การตรวจจับที่เสถียร 10 um
บทนำ：

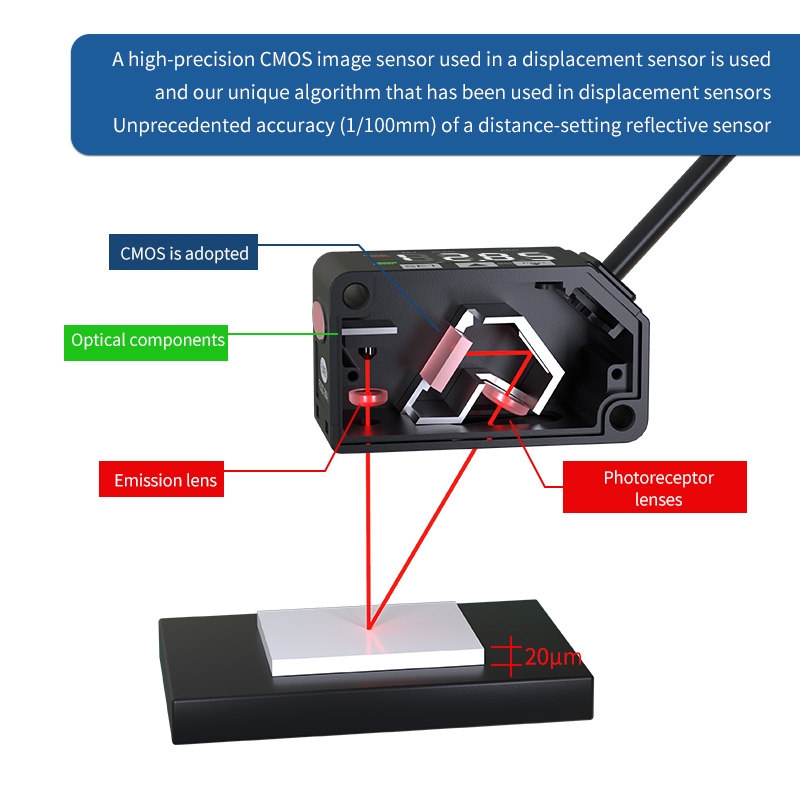

ใช้ภาพ CMOS ที่มีความแม่นยำสูง อัลกอริธึมเฉพาะของเซนเซอร์
ใช้เซนเซอร์ภาพ CMOS ที่มีความแม่นยำสูงที่ใช้ในดิสเพลสเมนต์เซนเซอร์ และอัลกอริธึมเฉพาะของเราที่ใช้ในดิสเพลสเมนต์เซนเซอร์ ความแม่นยำที่ไม่เคยมีมาก่อน (1/100 มม.) ของเซนเซอร์สะท้อนแสงที่ตั้งค่าระยะห่าง

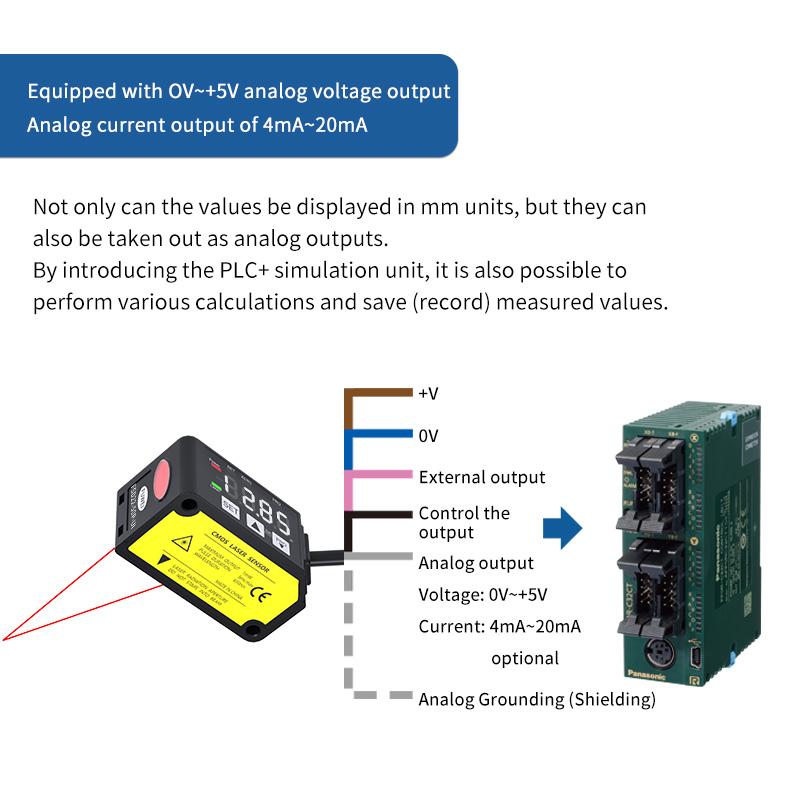

พร้อมกับเอาต์พุตแรงดันไฟฟ้าแบบอะนาล็อก OV~+5V เอาต์พุตกระแสไฟฟ้าแบบอะนาล็อก 4mA~20mA
ไม่เพียงแต่ค่าจะแสดงเป็นหน่วย มม. เท่านั้น แต่ยังสามารถนำออกมาเป็นเอาต์พุตแบบอะนาล็อกได้ด้วย การแนะนำหน่วยจำลอง PLC+ ช่วยให้สามารถทำการคำนวณต่างๆ และบันทึก (บันทึก) ค่าที่วัดได้
ฟังก์ชันการทำให้เป็นศูนย์
นี่คือฟังก์ชันที่ช่วยให้คุณบังคับให้ค่าที่วัดได้เป็นศูนย์ จุดศูนย์สามารถกำหนดได้โดยพลการ ตั้งค่าความสูงของวัตถุที่ตรวจพบให้เป็นค่าฐานซึ่งสามารถใช้งานได้ง่ายเมื่อวัดค่าความคลาดเคลื่อนหรือเมื่อวัดความแตกต่างของส่วน

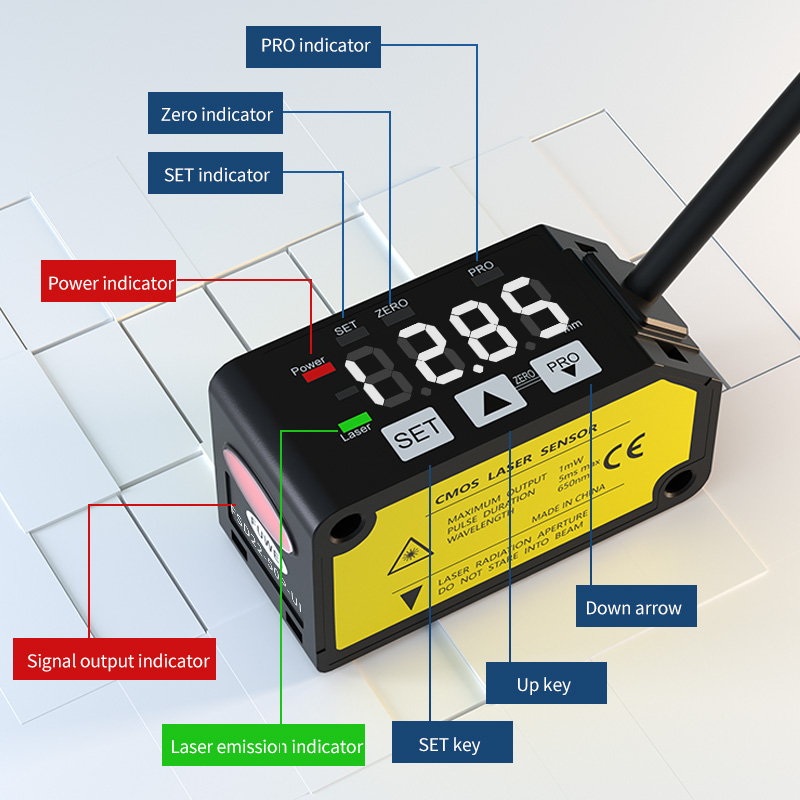

พร้อมกับฟังก์ชั่นการตั้งค่าการสลับที่สะดวก
เมื่อมีวัตถุการตรวจจับที่ด้านเซ็นเซอร์ การตรวจจับสามารถตั้งค่าตามค่ามาตรฐานของวัตถุพื้นหลังได้ เป็นฟังก์ชันที่สะดวกในการตรวจจับการเปลี่ยนแปลงขนาดของวัตถุ
(เมื่อใช้วัตถุที่ตรวจพบเป็นฐาน)
ตั้งค่าอ้างอิงที่ด้านข้างของวัตถุพื้นหลังตามวัตถุที่ตรวจพบ อยู่ห่างจากพื้นหลัง เวลาร่างกายใช้

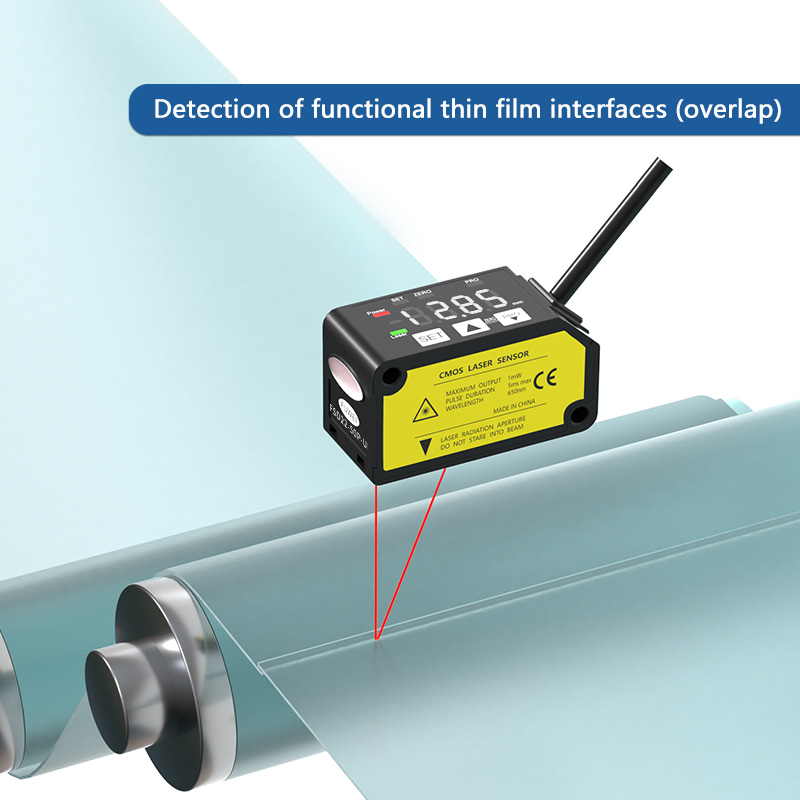

การประยุกต์ใช้ฉาก：
ตรวจจับการบิดงอของวัสดุพิมพ์
ตรวจจับการทับซ้อนของลีดเฟรม
การตัดสินด้านหน้าและด้านหลังของตัวเครื่องของชิ้นส่วนอิเล็กทรอนิกส์
ตรวจจับการมีอยู่ของปะเก็น
ขนาดสายไฟ：

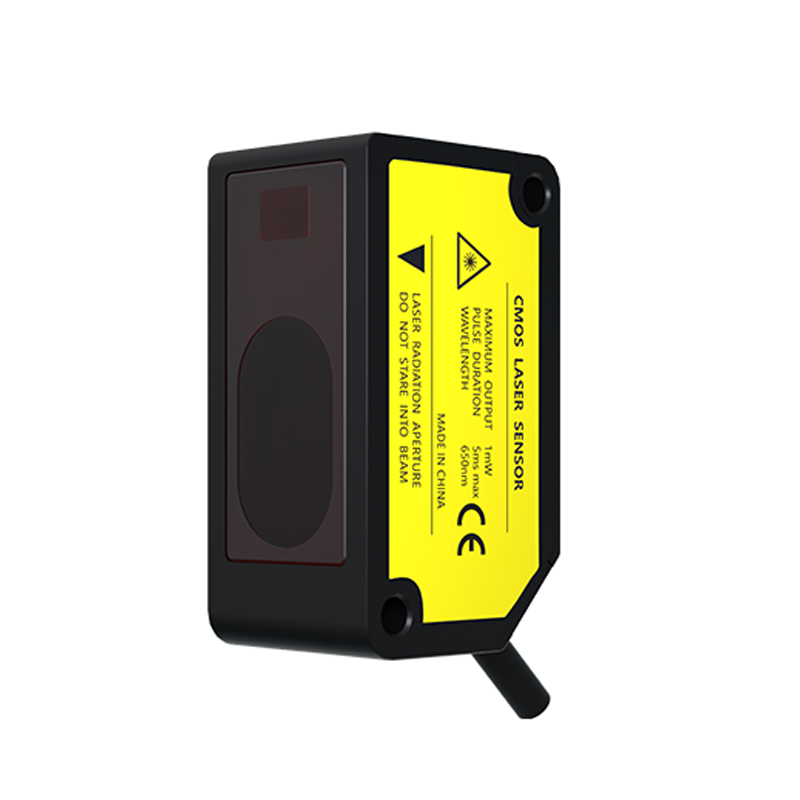

ตู้โชว์สินค้า：
ข้อกำหนดพารามิเตอร์:
| พิมพ์ |
การวัด ชนิดเส้นผ่านศูนย์กลาง 30 มม |
การวัด ชนิดเส้นผ่านศูนย์กลาง 50 มม |
การวัด ชนิดเส้นผ่านศูนย์กลาง 100 มม |
การวัด ชนิดเส้นผ่านศูนย์กลาง 200 มม |
การวัด ชนิดเส้นผ่านศูนย์กลาง 400 มม |
|
| เอาต์พุตอนาล็อก+NPN |
FSD22-30N-UI |
FSD22-50N-UI |
FSD22-100N-UI | FSD22-200N-UI |
FSD22-400N-UI |
|
| เอาต์พุตอนาล็อก+PNP |
FSD22-30P-UI | FSD22-50P-UI |
FSD22-100P-UI |
FSD22-200P-UI |
FSD22-400P-UI |
|
| ระยะศูนย์กลางการวัด |
30มม |
50มม |
100มม |
200มม |
400มม |
|
| ช่วงการวัด |
±5มม |
±15มม |
±35มม |
±80มม |
±200มม |
|
| เส้นผ่านศูนย์กลางลำแสง (หมายเหตุ 3) |
ประมาณ ø50μm |
ประมาณ ø70μm |
ประมาณ ø120μm |
ประมาณ ø300μm |
ประมาณ ø500μm |
|
| การทำซ้ำ |
10ไมโครเมตร |
30ไมโครเมตร |
100μm |
200μm |
300μm (ระยะการวัด 200 ถึง 400 มม.) 800μm (ระยะการวัด 400 ถึง 600 มม.) |
|
| ความเป็นเชิงเส้น |
±0.3%FS |
±0.3%FS |
±0.3%FS (ระยะการวัด 200 ถึง 400 มม.) ±0.4%FS (ระยะการวัด 400 ถึง 600 มม.) |
|||
| ลักษณะอุณหภูมิ |
0.03%F.S./°C |
|||||
| แหล่งกำเนิดแสง |
เลเซอร์เซมิคอนดักเตอร์สีแดง คลาส 2 [JIS / IEC / GB / FDA (หมายเหตุ 2)] สูงสุด เอาท์พุต: 1mW, ความยาวคลื่นสูงสุดของการปล่อย: 655nm |
|||||
| แรงดันไฟฟ้า |
12 ถึง 24V DC ±10%, การกระเพื่อม P-P 10% หรือน้อยกว่า |
|||||
| การใช้พลังงาน |
40mA หรือน้อยกว่า (ที่แรงดันไฟฟ้า 24V DC), 65mA หรือน้อยกว่า (ที่แรงดันไฟฟ้า 12V DC) |
|||||
| เอาต์พุตควบคุม |
ทรานซิสเตอร์แบบโอเพนคอลเลคเตอร์ NPN •กระแสซิงก์สูงสุด: 50mA •แรงดันไฟฟ้าที่ใช้: 30V DC หรือน้อยกว่า (ระหว่างเอาต์พุตควบคุมถึง 0V) •แรงดันตกค้าง: 1.5V หรือน้อยกว่า (ที่กระแสซิงก์ 50mA) • กระแสไฟรั่ว: 0.1 mA หรือน้อยกว่า |
ทรานซิสเตอร์แบบโอเพ่นคอลเลกเตอร์ PNP •แหล่งกระแสสูงสุด: 50mA •แรงดันไฟฟ้าที่ใช้: 30V DC หรือน้อยกว่า (ระหว่างเอาต์พุตควบคุมถึง +V) •แรงดันตกค้าง: 1.5V หรือน้อยกว่า (ที่กระแสแหล่งจ่าย 50mA) • กระแสไฟรั่ว: 0.1 mA หรือน้อยกว่า |
||||
| สลับได้ทั้ง Light-ON หรือ Dark-ON |
||||||
| รวม (ประเภทรีเซ็ตอัตโนมัติ) |
||||||
| เอาท์พุทแบบอะนาล็อก |
เอาท์พุทแรงดันไฟฟ้าแบบอะนาล็อก |
•ช่วงเอาท์พุต: 0 ถึง +5V (ที่สัญญาณเตือน: +5.2V) •ความต้านทานเอาท์พุต: 100Ω |
||||
| เอาท์พุทกระแสอนาล็อก |
ช่วงเอาต์พุต: 4 ถึง 20mA (เมื่อมีสัญญาณเตือน: 0mA) •โหลดความต้านทาน: 300Ω หรือน้อยกว่า |
|||||
| เวลาตอบสนอง |
สลับได้ระหว่าง 1.5ms / 5ms / 10ms |
|||||
| อินพุตภายนอก |
อินพุตแบบไม่สัมผัส NPN •เงื่อนไขการป้อนข้อมูล ไม่ถูกต้อง: +8 ถึง +V DC หรือเปิด ใช้ได้: 0 ถึง +1.2V DC •ความต้านทานอินพุต: ประมาณ. 10kΩ |
อินพุตแบบไม่สัมผัส PNP •เงื่อนไขการป้อนข้อมูล ไม่ถูกต้อง: 0 ถึง +0.6V DC หรือเปิด ใช้ได้: +4 ถึง +V DC •ความต้านทานอินพุต: ประมาณ. 10kΩ |
||||
| การป้องกัน |
IP67 (ไออีซี) |
|||||
| ระดับมลพิษ |
2 |
|||||
| อุณหภูมิโดยรอบ |
-10 ถึง +45°C (ไม่อนุญาตให้มีการควบแน่นของน้ำค้างหรือน้ำแข็ง), การเก็บรักษา: -20 ถึง +60°C |
|||||
| ความชื้นโดยรอบ |
ความชื้นสัมพัทธ์ 35 ถึง 85% การเก็บรักษา: ความชื้นสัมพัทธ์ 35 ถึง 85% |
|||||
| ความสว่างโดยรอบ |
หลอดไส้: ความสว่างพื้นผิวที่ยอมรับได้ 3,000 ลิตรx หรือน้อยกว่า |
|||||
| ระดับความสูงในการใช้งาน |
2,000 ม. หรือน้อยกว่า |
|||||
| เคเบิล |
สายเคเบิลคอมโพสิต 5 คอร์ 0.2 มม.2 ยาว 2 ม |
|||||
| วัสดุ |
โครงสร้าง: อะลูมิเนียมหล่อขึ้นรูป ฝาครอบด้านหน้า: อะคริลิค |
|||||
| น้ำหนัก |
ประมาณ น้ำหนัก 85 กรัม (รวมสายเคเบิล) |
|||||
| มาตรฐานที่ใช้บังคับ |
การปฏิบัติตามคำสั่ง EMC, มาตรฐาน FDA, การยอมรับ UL |
|||||
| หมายเหตุ: |
|
|
|
|
|
|
| 1) แรงดันไฟฟ้าของแหล่งจ่ายไฟ: 24V DC อุณหภูมิแวดล้อม: +20°C เวลาตอบสนอง: 10 มิลลิวินาที และค่าเอาต์พุตอะนาล็อกของระยะห่างจากศูนย์กลางการวัดใช้สำหรับเงื่อนไขการวัดที่ไม่ระบุ วัตถุที่เป็นเซรามิกสีขาว |
||||||
| 2) เป็นไปตามมาตรฐาน FDA ตามมาตรฐาน Laser Notice No. 50 ของมาตรฐาน FDA |
||||||
| 3) นี่คือขนาดในระยะห่างของศูนย์การวัด ค่าเหล่านี้กำหนดโดยใช้ 1/e2 (ประมาณ 13.5%) ของความเข้มแสงตรงกลาง เนื่องจากแสงรั่วออกนอกพื้นที่ที่กำหนด การสะท้อนรอบจุดตรวจจับอาจสูงกว่าจุดนั้น และอาจส่งผลต่อค่าการวัด |
||||||
ขนาดผลิตภัณฑ์：
การเชื่อมต่อ:
