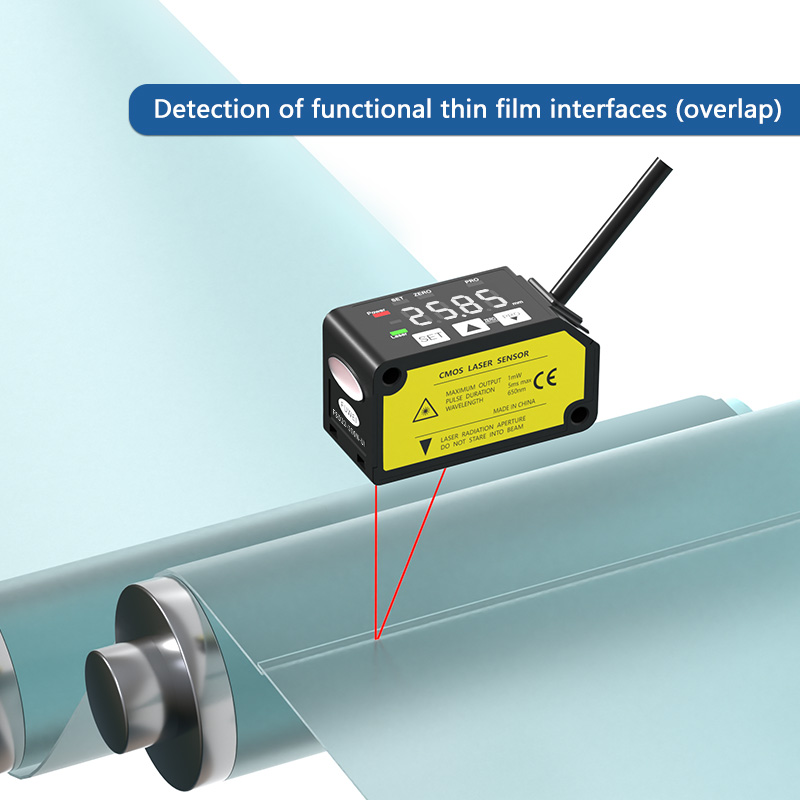

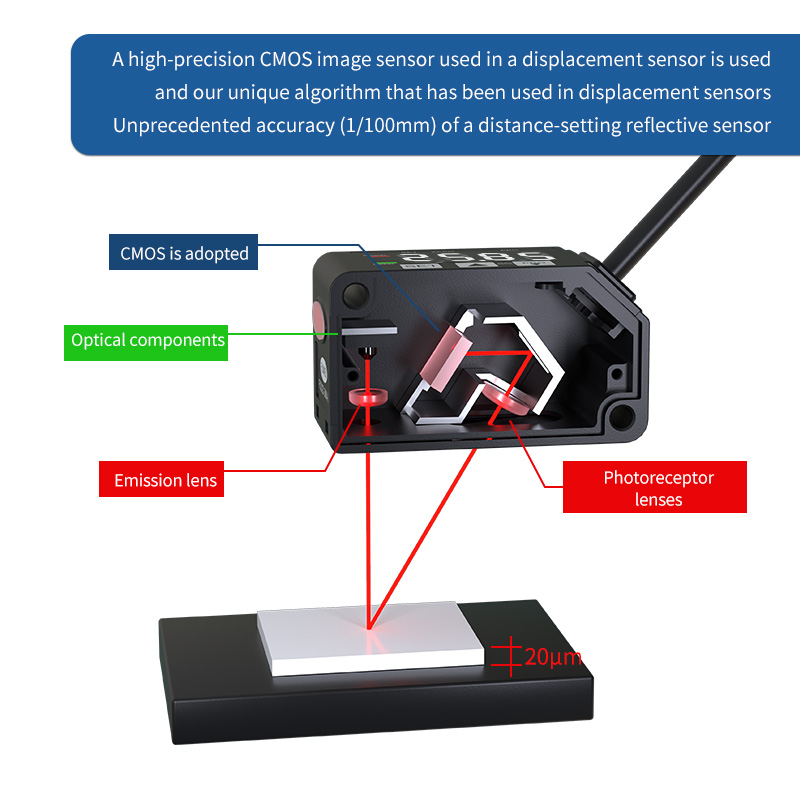

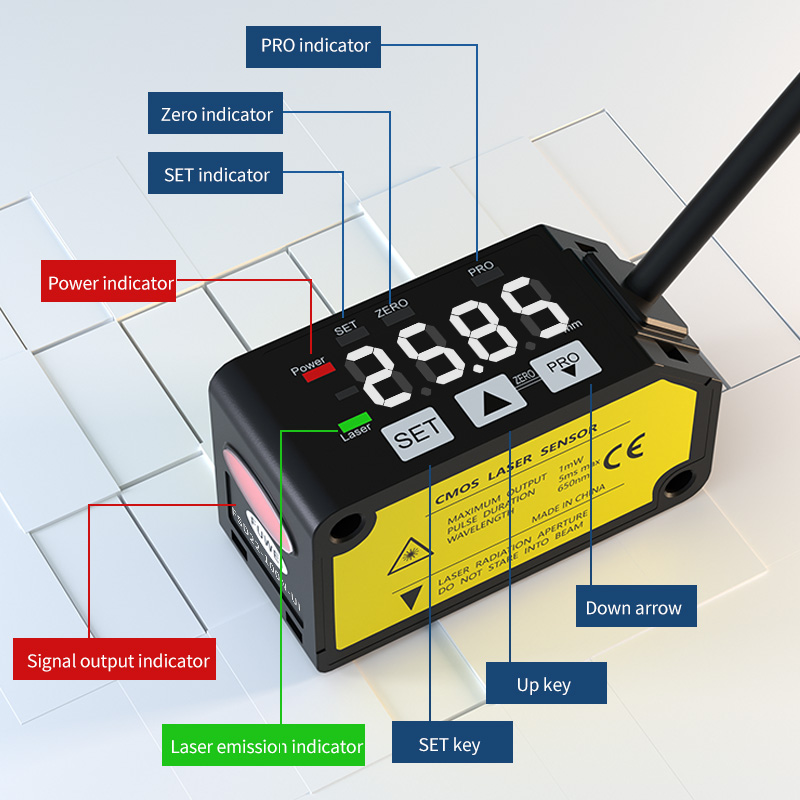

ลักษณะผลิตภัณฑ์：

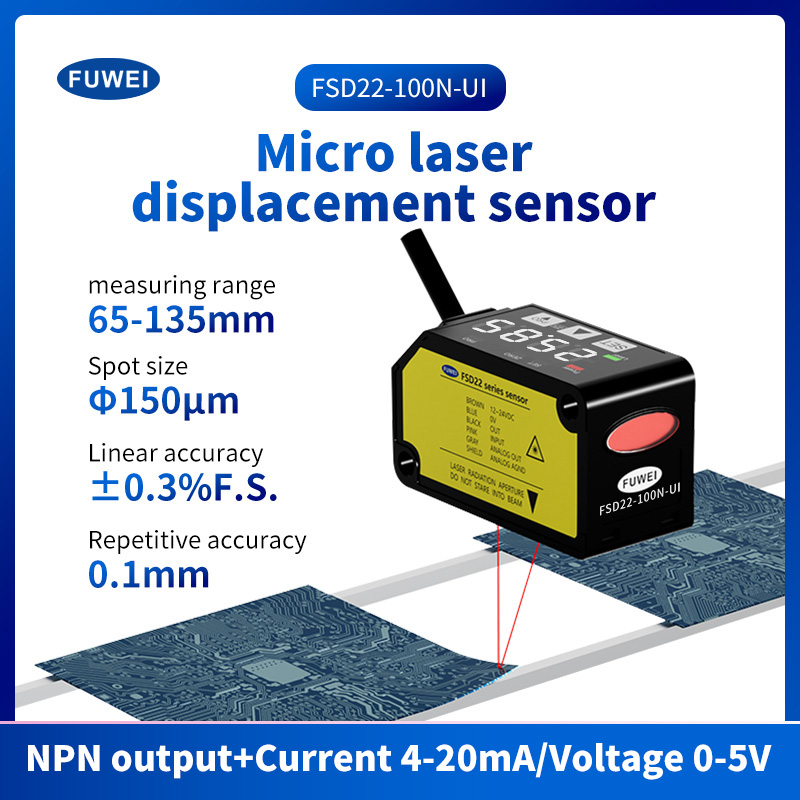

หมายเลขชิ้นส่วน： FSD22-100N-UI
ระยะทางศูนย์วัดระยะทาง： 100 มม.
ช่วงการวัด： ± 35 มม.
ความเป็นเส้นตรง: ± 0.3%F.S
เส้นผ่านศูนย์กลางลำแสง： Ø120μm
ความสามารถในการทำซ้ำ： 100 มม.
เอาต์พุตควบคุม： NPN
แรงดันไฟฟ้าซัพพลาย： 12 ถึง 24V DC ± 10%
เอาต์พุตแรงดันไฟฟ้าแบบอะนาล็อก： ช่วงเอาท์พุท: 0 ถึง +5V (ที่สัญญาณเตือน: +5.2V)
เอาท์พุทกระแสอะนาล็อก： ช่วงเอาท์พุท: 4 ถึง 20ma (ที่สัญญาณเตือน: 0ma)
เวลาตอบสนอง： สลับได้ระหว่าง 1.5ms / 5ms / 10ms
การป้องกัน： IP67
อุณหภูมิโดยรอบ： -10 ถึง +45 ° C (ไม่อนุญาตให้ควบแน่นหรือไอซิ่งน้ำค้าง), การจัดเก็บ: -20 ถึง +60 ° C
ข้อกำหนดพารามิเตอร์：
|
พิมพ์ |
การวัด กึ่งกลาง 30 มม. |
การวัด กึ่งกลาง 50 มม. |
การวัด กึ่งกลาง 100 มม. |
การวัด กึ่งกลางประเภท 200 มม. |
การวัด กึ่งกลาง 400 มม. |
|
|
analog+npn เอาต์พุต |
FSD22-30N-UI |
FSD22-50N-UI |
FSD22-100N-UI |
FSD22-200N-UI |
FSD22-400N-UI |
|
|
อะนาล็อก+เอาต์พุต PNP |
FSD22-30P-UI |
FSD22-50P-UI |
FSD22-100P-UI |
FSD22-200P-UI |
FSD22-400P-UI |
|
|
ระยะห่างจากศูนย์การวัด |
30 มม. |
50 มม. |
100 มม. |
200 มม. |
400 มม. |
|
|
ช่วงการวัด |
± 5 มม. |
± 15 มม. |
± 35 มม. |
± 80 มม. |
± 200 มม. |
|
|
เส้นผ่านศูนย์กลางลำแสง (หมายเหตุ 3) |
ประมาณ Ø50μm |
ประมาณ Ø70μm |
ประมาณ Ø120μm |
ประมาณ Ø300μm |
ประมาณ Ø500μm |
|
|
การทำซ้ำได้ |
10 มม. |
30 มม. |
100 มม. |
200 มม. |
300μm (ระยะการวัด 200 ถึง 400 มม.) 800μm (ระยะการวัด 400 ถึง 600 มม.) |
|
|
ความเป็นเส้นตรง |
± 0.3%F.S |
± 0.3%F.S |
± 0.3%F.S (ระยะการวัด 200 ถึง 400 มม.) ± 0.4%F.S (ระยะการวัด 400 ถึง 600 มม.) |
|||
|
ลักษณะอุณหภูมิ |
0.03%F.S./° C |
|||||
|
แหล่งกำเนิดแสง |
เลเซอร์เซมิคอนดักเตอร์สีแดงคลาส 2 [JIS / IEC / GB / FDA (หมายเหตุ 2)] สูงสุด เอาท์พุท: 1MW, ความยาวคลื่นสูงสุด: 655Nm |
|||||
|
แรงดันไฟฟ้า |
12 ถึง 24V DC ± 10%, Ripple P-P 10% หรือน้อยกว่า |
|||||
|
การใช้พลังงาน |
40mA หรือน้อยกว่า (ที่ 24V DC Dives Voltage), 65mA หรือน้อยกว่า (ที่แรงดันไฟฟ้า 12V DC) |
|||||
| เอาต์พุตควบคุม |
NPN Open-Collector Transistor •กระแสสูงสุดของอ่างล้างจาน: 50ma •แรงดันไฟฟ้าที่ใช้: 30V DC หรือน้อยกว่า (ระหว่างเอาต์พุตควบคุมถึง 0v) •แรงดันตกค้าง: 1.5V หรือน้อยกว่า (ที่ 50ma sink ปัจจุบัน) •กระแสรั่วไหล: 0.1 mA หรือน้อยกว่า |
ทรานซิสเตอร์ Open Collector PNP •กระแสสูงสุดของกระแสไฟฟ้า: 50ma •แรงดันไฟฟ้าที่ใช้: 30V DC หรือน้อยกว่า (ระหว่างเอาต์พุตควบคุมถึง +V) •แรงดันตกค้าง: 1.5V หรือน้อยกว่า (ที่แหล่งกำเนิด 50ma ปัจจุบัน) •กระแสรั่วไหล: 0.1 mA หรือน้อยกว่า |
||||
|
สลับได้ทั้งแบบแสงหรือมืด |
||||||
|
Incorporated (ประเภทรีเซ็ตอัตโนมัติ) |
||||||
|

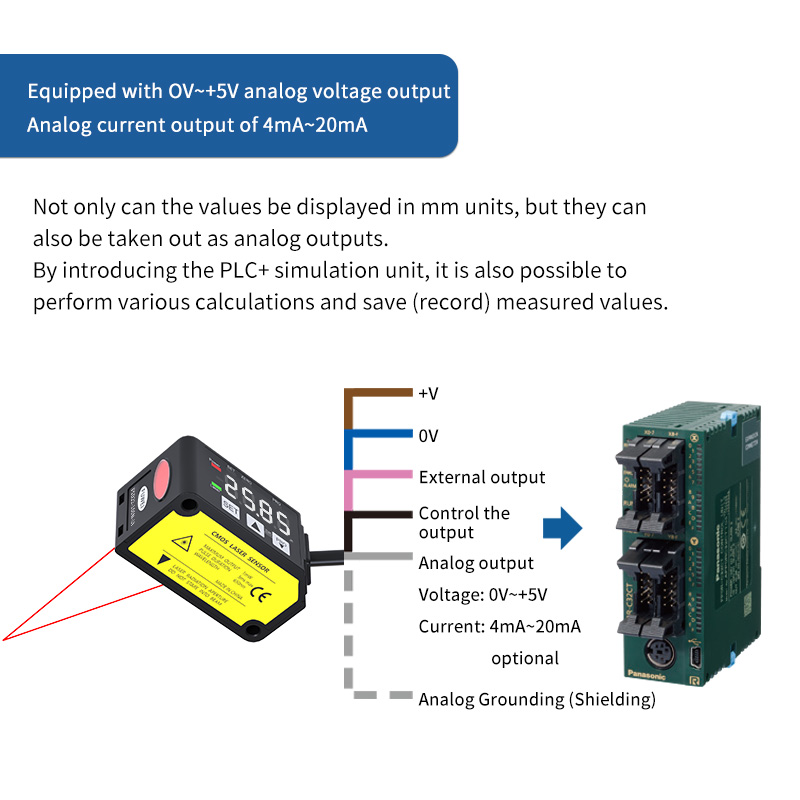

เอาต์พุตอะนาล็อก |
เอาต์พุตแรงดันไฟฟ้าอะนาล็อก |
•ช่วงเอาท์พุท: 0 ถึง +5V (ที่เตือน: +5.2V) •ความต้านทานเอาท์พุท: 100Ω |
||||
|
เอาต์พุตกระแสอะนาล็อก |
•ช่วงเอาท์พุท: 4 ถึง 20ma (ที่สัญญาณเตือน: 0ma) •โหลดอิมพีแดนซ์: 300Ωหรือน้อยกว่า |
|||||
|
เวลาตอบสนอง |
สลับระหว่าง 1.5ms / 5ms / 10ms |
|||||
|
อินพุตภายนอก |
อินพุต npn non-contact •เงื่อนไขการป้อนข้อมูล ไม่ถูกต้อง: +8 ถึง +V DC หรือเปิด ถูกต้อง: 0 ถึง +1.2V DC •ความต้านทานอินพุต: ประมาณ 10kΩ |
อินพุตที่ไม่ติดต่อ PNP •เงื่อนไขการป้อนข้อมูล ไม่ถูกต้อง: 0 ถึง +0.6V DC หรือเปิด ถูกต้อง: +4 ถึง +V DC •ความต้านทานอินพุต: ประมาณ 10kΩ |
||||
|
การป้องกัน |
IP67 (IEC) |
|||||
|
ระดับมลพิษ |
2 |
|||||
|
อุณหภูมิแวดล้อม |
-10 ถึง +45 ° C (ไม่อนุญาตให้ควบแน่นหรือไอซิ่งน้ำค้าง), การจัดเก็บ: -20 ถึง +60 ° C |
|||||
|
ความชื้นรอบข้าง |
35 ถึง 85% RH, ที่เก็บ: 35 ถึง 85% RH |
|||||
|
ความสว่างรอบ ๆ |
หลอดไส้: ความสว่างของพื้นผิวการยอมรับ3,000ℓxหรือน้อยกว่า |
|||||
|
ความสูงในการใช้งาน |
2,000m หรือน้อยกว่า |
|||||
|
สายเคเบิล |
สายเคเบิลคอมโพสิต 0.2mm2 5-core ยาว 2 ม. |
|||||
|
วัสดุ |
สิ่งที่แนบมา: อลูมิเนียมตาย, หน้าปก: อะคริลิค |
|||||
|
น้ำหนัก |
ประมาณ 85G (รวมถึงสายเคเบิล) |
|||||
|
มาตรฐานที่ใช้บังคับ |
EMC Directive Compliance, FDA Standard, การจดจำ UL |
|||||
|
หมายเหตุ: |
|
|
|
|
|
|
|
1) แรงดันไฟฟ้า: 24V DC, อุณหภูมิโดยรอบ: +20 ° C, เวลาตอบสนอง: 10ms และค่าเอาต์พุตอะนาล็อกของระยะทางศูนย์การวัดใช้สำหรับเงื่อนไขการวัดที่ไม่ระบุรายละเอียด เรื่องคือเซรามิกสีขาว |
||||||
|
2) สิ่งนี้ขึ้นอยู่กับมาตรฐานของ FDA ตามประกาศเลเซอร์หมายเลข 50 ของมาตรฐาน FDA |
||||||
|
3) นี่คือขนาดของระยะทางศูนย์การวัด ค่าเหล่านี้ถูกกำหนดโดยใช้ 1/e2 (ประมาณ 13.5%) ของความเข้มแสงกลาง เนื่องจากแสงรั่วไหลออกไปนอกพื้นที่ที่ระบุการสะท้อนแสงรอบจุดตรวจจับอาจสูงกว่าที่จุดและสิ่งนี้อาจส่งผลต่อค่าการวัด |
||||||
