ลักษณะผลิตภัณฑ์：
ช่วงการวัด: 35-65 มม
โหมดเอาต์พุต: พร้อมปริมาณสวิตช์และการสื่อสาร RS485 (รองรับโปรโตคอล ModBus)
ความแม่นยำเชิงเส้น: ประเภทความแม่นยำสูง: ±0.1% FS (35-65มม.)
การทำซ้ำได้: 20um
ความละเอียด: 10um
ขนาดสปอต: Φ0.5 มม. ที่ 50 มม
เวลาตอบสนอง: สามารถตั้งค่าได้ 2ms/16ms/40ms
ความต้านทานต่อแสงโดยรอบ: หลอดไส้ ≥ 3,000lux
แผงการทำงาน: จอแสดงผลดิจิตอล OLED
อุณหภูมิเบี่ยงเบน: ±0.02%F.S./°C
ความสามารถในการวัดที่แม่นยำ
เซ็นเซอร์ CMOS ความแม่นยำสูงและอัลกอริธึมเฉพาะที่มีความแม่นยำเชิงเส้นสูงเป็นพิเศษ ให้การวัดแบบไร้การสัมผัสและการสึกหรอ
สามารถสื่อสารข้อมูลกับอุปกรณ์ระดับบนเช่น PLC
ด้วยอินเทอร์เฟซ RS-485 คุณสามารถเชื่อมต่อเซ็นเซอร์ได้สูงสุด 32 ตัว (เซ็นเซอร์แต่ละตัวมีชุดที่อยู่ที่แตกต่างกันแยกกัน) ส่งข้อความคำขอจาก PLC และส่งกลับค่าการวัด
จุดเลเซอร์จิ๋ว
ความแตกต่างของสีดำและสีขาวที่ดีด้วยขนาดจุดเพียง 0.5 มม. สามารถตรวจจับวัตถุขนาดเล็กได้อย่างแม่นยำ
ฟังก์ชั่นการทำงานอันทรงพลัง
ฟังก์ชั่นการทำงานอันทรงพลัง: ตัวเลือกที่หลากหลายและความแม่นยำด้วยโหมดและการตั้งค่าการกรองที่แตกต่างกัน รวมกับการตั้งค่าจุดศูนย์ จุดเดียว การสอนหน้าต่าง การตั้งค่าการทำแผนที่จำลอง และฟังก์ชั่นอื่น ๆ รับประกันการควบคุมและการตรวจจับกระบวนการที่เสถียรและยืดหยุ่น
วิธีการส่งออกที่ยืดหยุ่น
โหมดเอาต์พุตที่ยืดหยุ่น: เอาต์พุตสวิตช์ในตัว (NPN/PNP/PULL-PUSH) + เอาต์พุตอะนาล็อก 4.20mA หรือ RS-485 และรองรับโปรโตคอล MODBUS โดยไม่จำเป็นต้องเชื่อมต่อกับคอนโทรลเลอร์ ทำงานอย่างอิสระ ไม่ว่าจะเป็น PLC หรือ คอมพิวเตอร์อุตสาหกรรมสามารถเชื่อมต่อโดยตรงได้อย่างง่ายดาย
จอแสดงผลดิจิตอล
ตั้งค่าได้ง่ายในขณะที่ยืนยันปริมาณการกระจัด
IP67
โครงสร้างการป้องกัน IP67 สามารถใช้ได้แม้ในสภาพแวดล้อมที่มีความชื้นและฝุ่นในระดับสูง ท่อบุโลหะถูกสอดเข้าไปในรูติดตั้งและสามารถยึดได้อย่างแน่นหนาด้วยแรงบิด 0.8N · m
การติดตั้งที่สะดวก
ฟังก์ชั่นของคอนโทรลเลอร์ทั้งหมดรวมอยู่ในเซ็นเซอร์ ทำให้ไม่จำเป็นต้องใช้คอนโทรลเลอร์เพิ่มเติมเพื่อประหยัดพื้นที่
รองรับขั้ว NPN/PNP
ด้วยการเปลี่ยนวิธีการเดินสายไฟ ผลิตภัณฑ์จึงสามารถใช้งานร่วมกับขั้ว NPN/PNP ทั้งสองขั้วได้ จึงช่วยลดความจำเป็นในการลงทะเบียนโมเดลเพื่อการบำรุงรักษาและการบำรุงรักษา
ฟังก์ชั่นแผงควบคุมการทำงาน:

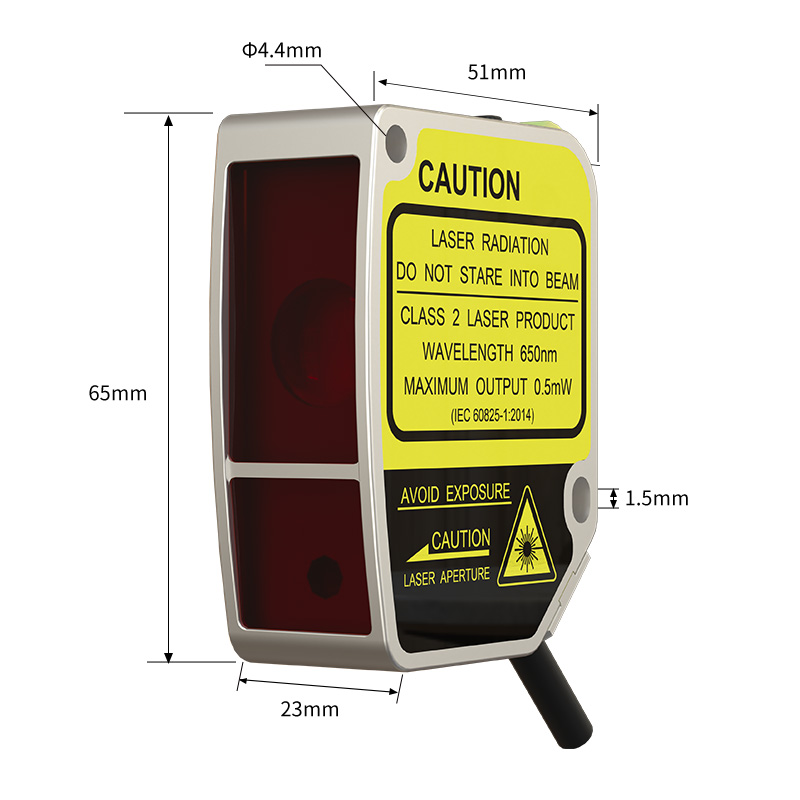

ขนาดผลิตภัณฑ์:
แนวทางการเดินสายไฟ:
ข้อมูลจำเพาะ:
ส่วนจำนวน เอาต์พุต RS-485 ไฟแสดงสถานะ: LED สีเขียว; ตัวบ่งชี้การเคลื่อนไหว: LED สีเหลือง; สัญญาณเตือน: LED สีเหลือง

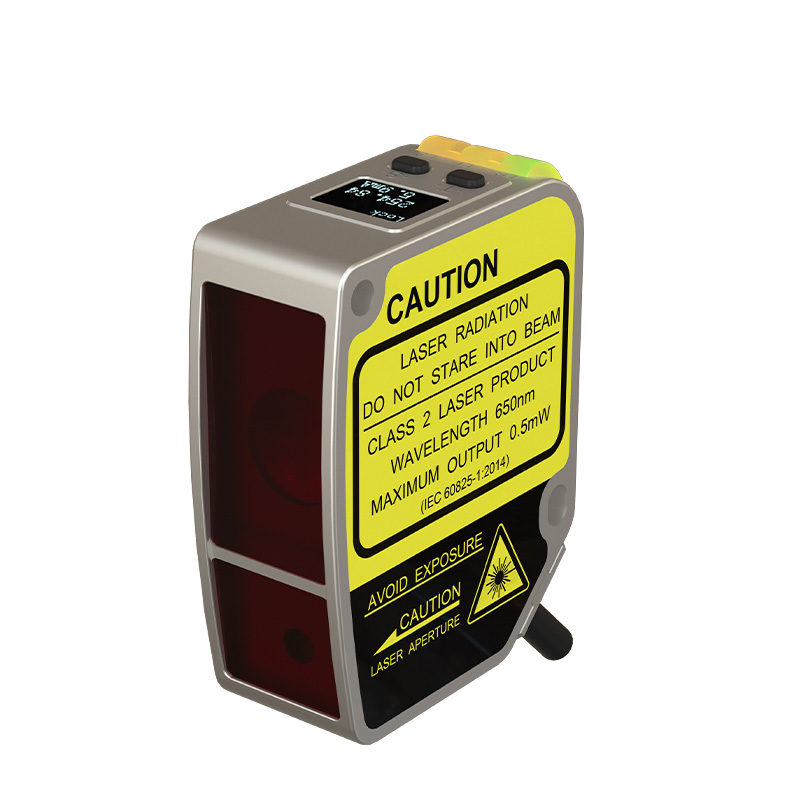

เลเซอร์ดิสเพลสเมนต์เซนเซอร์จอแสดงผลดิจิตอล
FSD11-30-RS485-M
FSD11-50-RS485-M
FSD11-85-RS485-M
วัดระยะทางศูนย์
30มม
50มม
85มม
ช่วงการวัด
±5มม
±15มม
±25มม
เต็มรูปแบบ (F.S.)
10มม
30มม
50มม
ขนาดจุดไฟ
Φ0.5มม.@30มม
Φ0.5มม.@50มม
Φ0.5มม.@85มม
ปณิธาน
2.5um@30มม
10um@50มม
30um@85มม
ทำซ้ำอย่างเสถียร ⁴⁶⁶⁶
5um
20um
60um
ดริฟท์อุณหภูมิ
±0.08%F.S./°C
±0.02%F.S./°C
±0.04%F.S./°C
ความแม่นยำเชิงเส้น ⁴⁶
โปรดดูข้อมูลจำเพาะของรุ่นเฉพาะ
แรงดันไฟฟ้า
RS-485:10...30VDC;4...20mA:12...24VDC
โหลดกระแส
200mA
แรงดันไฟฟ้าตก
<2.5V
ประเภทแหล่งกำเนิดแสง
เลเซอร์สีแดง (650 นาโนเมตร); ระดับเลเซอร์:คลาส 2
มิติ
65*51*23มม
เอาท์พุต 1
ค่าดิจิตอล: RS-4S5 (รองรับโปรโตคอล ModBus); อนาล็อก: 4...20mA (ความต้านทานโหลด <390Ω)
เอาท์พุต 2
ค่าสวิตช์: PUSH-PULL/NPN/PNP NO/NC ตั้งค่าได้
การตั้งค่าระยะทาง
RS-485: การตั้งค่าการกดปุ่ม/RS-485; 4... 20mA: การตั้งค่าการกดปุ่ม
เวลาตอบสนอง
2ms、16ms、 40ms ตั้งค่าได้
ตัวบ่งชี้
แสดง
จอแสดงผล OLED (ขนาด: 14*10.7 มม.)
