เซ็นเซอร์ระยะดิสเพลสเมนต์

ลักษณะผลิตภัณฑ์:

ช่วงการวัด:150-1,000 มม

โหมดเอาท์พุต:พร้อมสวิตช์และการสื่อสาร RS485 (รองรับโปรโตคอล ModBus)

ความแม่นยำเชิงเส้น:± 0.3% FS (150-450 มม.); ± 0.6% FS (450-1,000 มม.)

ปณิธาน:50um ที่ 150 มม. 2 มม. ที่ 1,000 มม

ขนาดจุด:Φ3มม. ที่ 1,000 มม

เวลาตอบสนอง:ตั้งค่าได้ 2ms/16ms/40ms

ความต้านทานแสงโดยรอบ:หลอดไส้ ≥ 3,000lux

แผงการทำงาน:จอแสดงผลดิจิตอล OLED

ดริฟท์อุณหภูมิ:±0.02%F.S./°C

ฟังก์ชั่นการทำงานอันทรงพลัง

ฟังก์ชั่นการทำงานอันทรงพลัง: ตัวเลือกที่หลากหลายและความแม่นยำด้วยโหมดและการตั้งค่าการกรองที่แตกต่างกัน รวมกับการตั้งค่าจุดศูนย์ จุดเดียว การสอนหน้าต่าง การตั้งค่าการทำแผนที่จำลอง และฟังก์ชั่นอื่น ๆ รับประกันการควบคุมและการตรวจจับกระบวนการที่เสถียรและยืดหยุ่น

ความสามารถในการวัดที่แม่นยำ

เซ็นเซอร์ CMOS ความแม่นยำสูงและอัลกอริธึมที่เป็นเอกลักษณ์พร้อมความแม่นยำเชิงเส้นสูงเป็นพิเศษ ทำให้สามารถวัดแบบไม่ต้องสัมผัสและปราศจากการสึกหรอ

สามารถสื่อสารข้อมูลกับอุปกรณ์ระดับบนเช่น PLC

ด้วยอินเทอร์เฟซ RS-485 คุณสามารถเชื่อมต่อเซ็นเซอร์ได้สูงสุด 32 ตัว (เซ็นเซอร์แต่ละตัวมีชุดที่อยู่ที่แตกต่างกันแยกกัน) ส่งข้อความคำขอจาก PLC และส่งกลับค่าการวัด

จุดเลเซอร์จิ๋ว

ความแตกต่างของสีดำและสีขาวที่ดีด้วยขนาดจุดเพียง 0.5 มม. สามารถตรวจจับวัตถุขนาดเล็กได้อย่างแม่นยำ

วิธีการส่งออกที่ยืดหยุ่น

โหมดเอาต์พุตที่ยืดหยุ่น:

เอาต์พุตสวิตช์ในตัว (NPN/PNP/PULL-PUSH) + เอาต์พุตอะนาล็อก 4.20mA หรือ RS-485 และรองรับโปรโตคอล MODBUS โดยไม่จำเป็นต้องเชื่อมต่อกับคอนโทรลเลอร์ทำงานอย่างอิสระไม่ว่าจะเป็น PLC หรือคอมพิวเตอร์อุตสาหกรรม สามารถเชื่อมต่อโดยตรงได้อย่างง่ายดาย

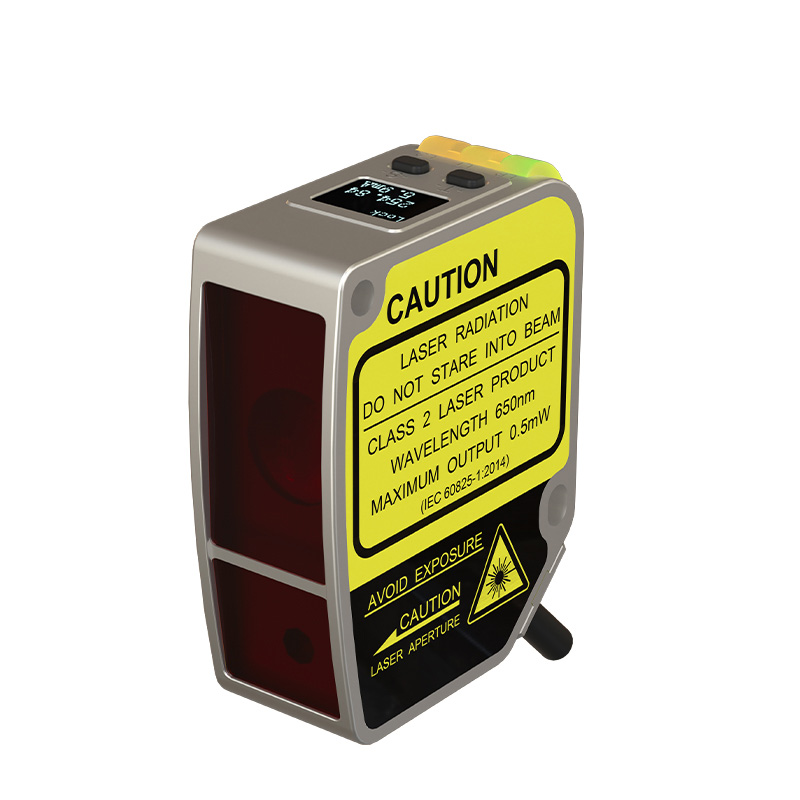

จอแสดงผลดิจิตอล

ตั้งค่าได้ง่ายในขณะที่ยืนยันปริมาณการกระจัด

IP67

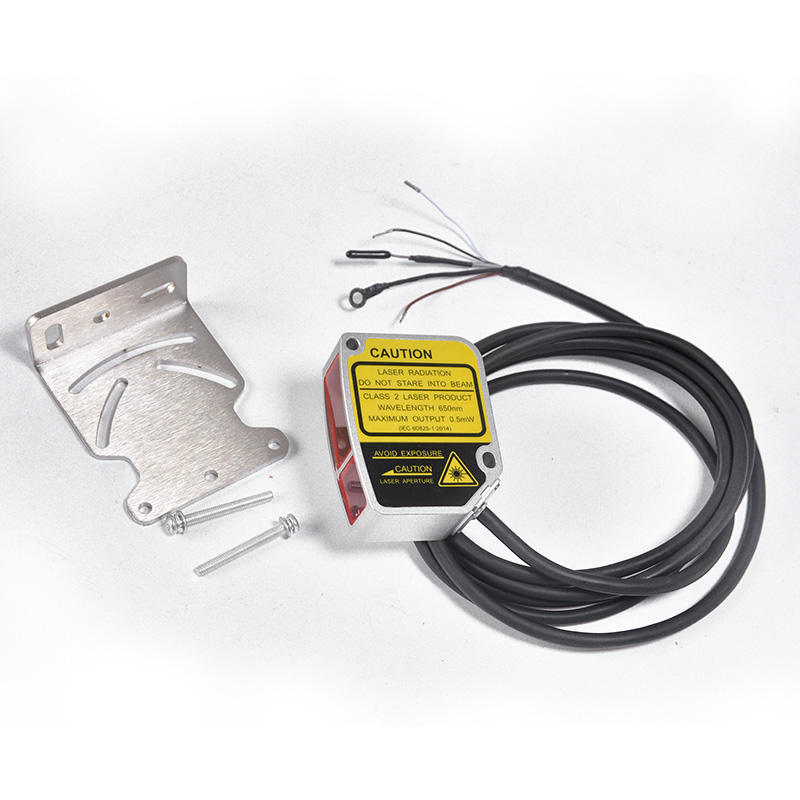

โครงสร้างการป้องกัน IP67 สามารถใช้ได้แม้ในสภาพแวดล้อมที่มีความชื้นและฝุ่นในระดับสูง ท่อบุโลหะถูกสอดเข้าไปในรูติดตั้งและสามารถยึดได้อย่างแน่นหนาด้วยแรงบิด 0.8 นิวตันเมตร

การติดตั้งที่สะดวก

ฟังก์ชั่นของคอนโทรลเลอร์ทั้งหมดรวมอยู่ในเซนเซอร์ ทำให้ไม่จำเป็นต้องใช้คอนโทรลเลอร์เพิ่มเติมเพื่อประหยัดพื้นที่

รองรับขั้ว NPN/PNP

ด้วยการเปลี่ยนวิธีการเดินสายไฟ ผลิตภัณฑ์จึงสามารถใช้งานร่วมกับขั้ว NPN/PNP ทั้งสองได้ จึงช่วยลดความจำเป็นในการบำรุงรักษาและบำรุงรักษาการลงทะเบียนโมเดล

พารามิเตอร์：

สิ่งของช่วงที่แน่นอน：150-1,000 มม

แบบเต็มช่วง (F5.)：850มม

ขนาดจุดไฟ：กลาง 3มม.@1000มม

ประเภทมาตรฐาน: ความแม่นยำเชิงเส้น：±0.6%เอฟเอส

ประเภทความแม่นยำสูง: ความแม่นยำเชิงเส้น：150-450 มม.:± 0.3% F5.450-1000 มม.: ± 0.6% F5

ความแม่นยำในการทำซ้ำ0@：100um@150มม

                                         520um@500มม

                                         4000um@1,000มม

ปณิธาน:50um@150มม

                    2000um@1,000มม

ประเภทแหล่งกำเนิดแสง: เลเซอร์สีแดง (650 นาโนเมตร); คลาสเลเซอร์: คลาส II

แรงดันตก: <2.5V

เอาท์พุต 1:ดิจิตอล: RS-485 (รองรับโปรโตคอล ModBus); อนาล็อก: 4...20mA (ความต้านทานโหลด <390Ω)

เอาท์พุต 2:ปริมาณการสลับ: สามารถตั้งค่า PUSH-PULL/NPN/PNP และ NO/NC ได้

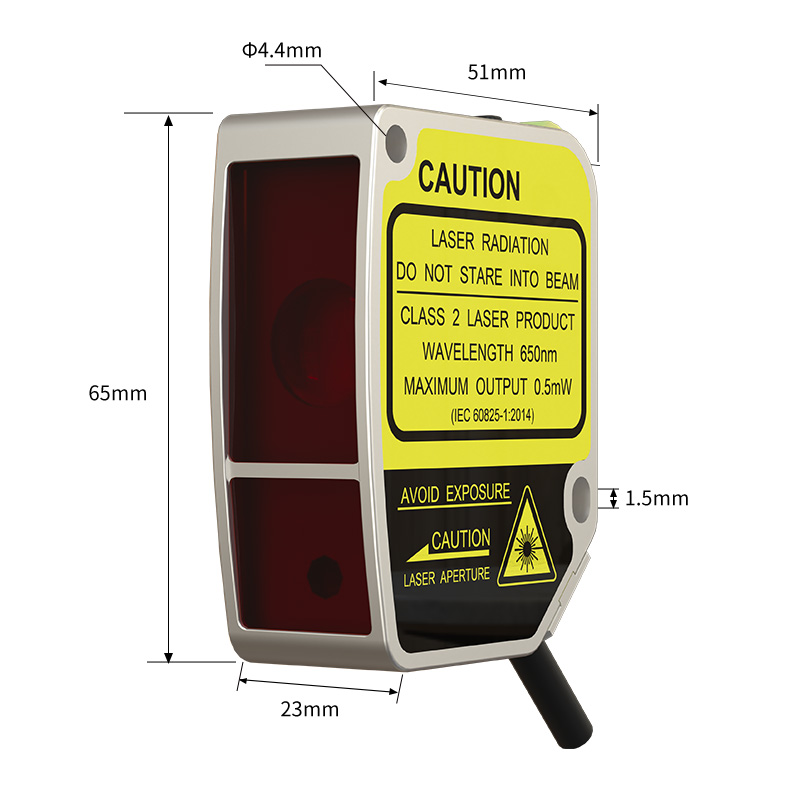

มิติ:ขนาด65มม.*51มม.*23มม

Response เวลา:ตั้งค่าได้ 2ms/16ms/40ms

หน้าจอแสดงผล:หน้าจอแสดงผล OLED (ขนาด: 14*10.7 มม.)

ไฟแสดงสถานะ:สัญญาณเตือนสีเหลือง: LED สีเหลือง ④
