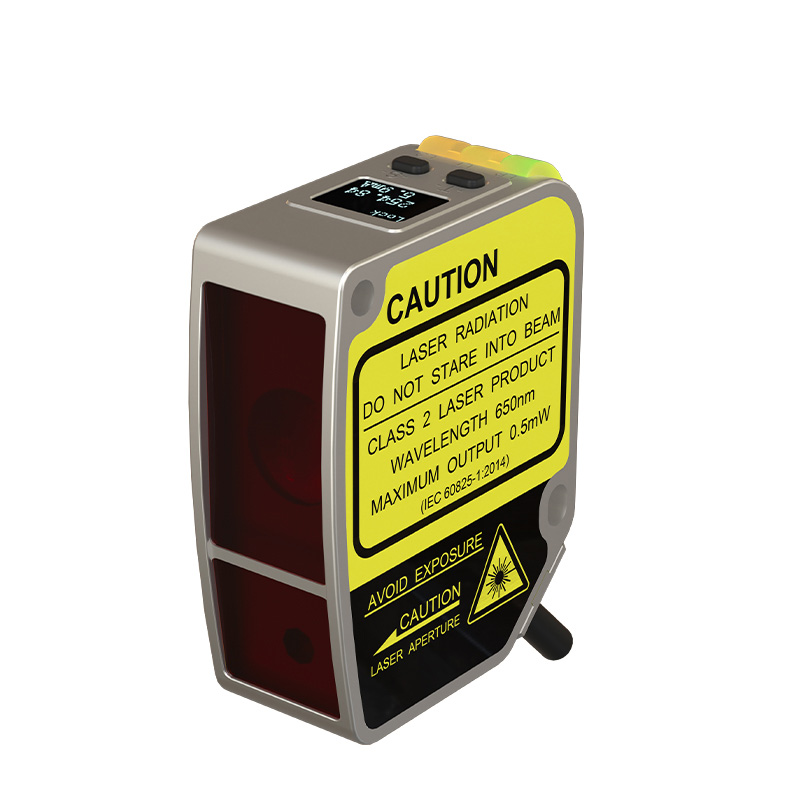

ช่วงความเรียบ 85 มม. เซ็นเซอร์การกระจัดเลเซอร์

Model:FSD11-85-RS485

Measuring range: 60-110mm Output mode: with switch quantity, current 4-20mA Linearity accuracy: standard type: ± 0.4% F.S. (60-110mm); high precision type: ± 0.1% F.S. (360-110mm) Repeatability: 60um Resolution: 30um Spot size: Φ0.5mm at 85mm flatness range 85mm Laser displacement sensor Response time：2ms/16ms/40ms可以设置 Ambient light resistance: incandescent light ≥ 3,000lux Operation panel: OLED digital display Temperature drift: ±0.02%F.S./°C

ส่งคำถาม ดาวน์โหลด PDF

Alibaba

รายละเอียดสินค้า

ช่วงความเรียบ 85 มม. เลเซอร์เซ็นเซอร์ลักษณะผลิตภัณฑ์：：

ช่วงการวัด: 60-110 มม.

โหมดเอาท์พุท: ด้วยปริมาณสวิตช์และการสื่อสาร RS485 (สนับสนุน Modbus Protocol)

ความแม่นยำเชิงเส้น: มาตรฐาน: ± 0.3% F.S (60-110 มม.)

การทำซ้ำ: 60um

ความละเอียด: 30um

ขนาดสปอต: φ0.5mmที่ 85 มม.

ความสามารถในการวัดที่แม่นยำ

เซ็นเซอร์ CMOS ที่มีความแม่นยำสูงและอัลกอริธึมที่เป็นเอกลักษณ์พร้อมความแม่นยำเชิงเส้นสูงเป็นพิเศษได้รับการวัดแบบไม่เชื่อมต่อและสวมใส่ฟรี

เนื้อหาการตรวจจับ:

สามารถสื่อสาร datawith ระดับบน devicessuch เป็น plc

การใช้อินเทอร์เฟซ RS-485 สามารถเชื่อมต่อเซ็นเซอร์ได้สูงสุด 32 ตัว (เซ็นเซอร์แต่ละตัวมีชุดที่อยู่ที่แตกต่างกันแยกต่างหาก) ข้อความ SendingRequest จาก PLC และการกลับมาวัด

จุดเลเซอร์เล็ก ๆ

ความแตกต่างของสีขาวดำที่ดีโดยมีขนาดเฉพาะของเพียง 0.5 มม. สามารถตรวจจับวัตถุขนาดเล็กได้อย่างแม่นยำ

ฟังก์ชั่นการทำงานอันทรงพลัง

ฟังก์ชั่นการใช้งานที่ทรงพลัง: ช่วงที่หลากหลายและ PrecisionOptions ด้วยโหมดที่แตกต่างกันและการตั้งค่าการกรองรวมกันด้วยการตั้งค่าจุดศูนย์จุดเดียวการสอนหน้าต่างการตั้งค่าการทำแผนที่การจำลองและฟังก์ชั่นอื่น ๆ ตรวจสอบให้แน่ใจว่ามีการควบคุมและตรวจจับกระบวนการที่ยืดหยุ่นได้

วิธีการส่งออกที่ยืดหยุ่น

โหมดเอาท์พุทที่ยืดหยุ่น: เอาต์พุตสวิตช์ในตัว (NPN/PNP/pull-push)+เอาท์พุทอะนาล็อกของ 4.20MA หรือ RS-485 และรองรับ Modbus Protocol โดยไม่จำเป็นต้องเชื่อมต่อกับคอนโทรลเลอร์ทำงานอิสระไม่ว่าจะเป็น PLC หรือคอมพิวเตอร์อุตสาหกรรม

จอแสดงผลดิจิตอล

มันง่ายที่จะตั้งค่าในขณะที่ยืนยันจำนวนการกำจัด

ไอพี67

โครงสร้างการป้องกัน IP67 สามารถใช้งานได้ในสภาพแวดล้อมที่มีระดับสูงของความชื้นและฝุ่น ซับในโลหะจะถูกแทรกเข้าไปในการติดตั้งและสามารถรักษาความปลอดภัยได้อย่างปลอดภัยด้วยแรงบิดของ 0.8n · m

การติดตั้งที่สะดวก

ฟังก์ชั่นของคอนโทรลเลอร์ areall รวมเข้ากับเซ็นเซอร์โดยไม่จำเป็นต้องใช้ตัวกำหนดเพิ่มเติมเพื่อประหยัดพื้นที่

รองรับขั้ว NPN/PNP

ด้วยการเปลี่ยนวิธีการเดินสายผลิตภัณฑ์สามารถใช้งานร่วมกับขั้ว NPN/PNP ได้ซึ่งทำให้เกิดความจำเป็นในการลงทะเบียนแบบจำลองสำหรับการบำรุงรักษาและการดูแลรักษา

ฟังก์ชั่น Operation Paneland

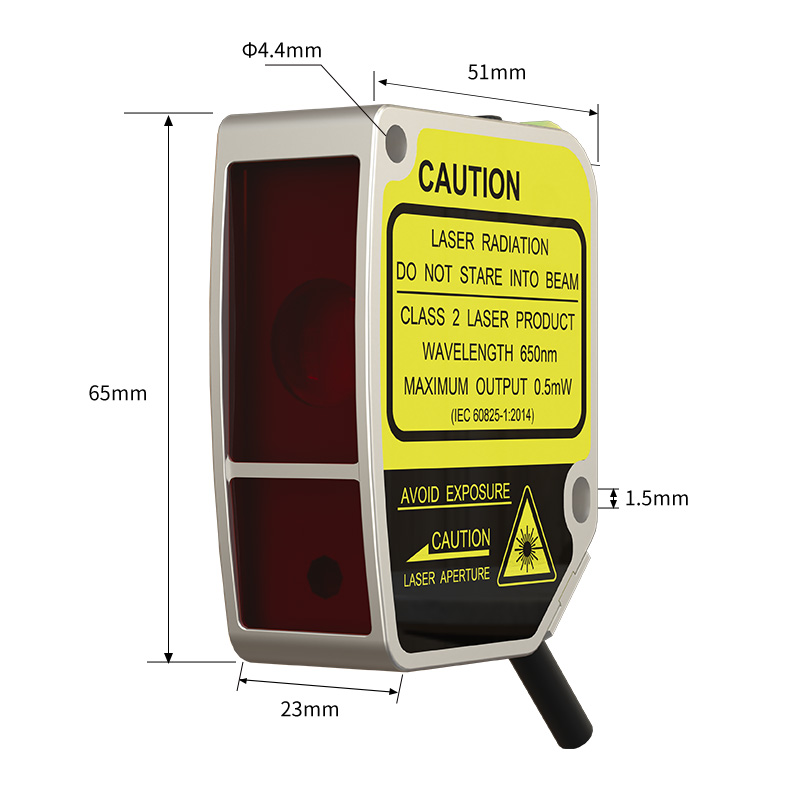

ขนาดสินค้า:

แนวทางการเดินสาย:

ข้อมูลจำเพาะ:

เซ็นเซอร์การกระจัดเลเซอร์ดิจิตอลดิจิตอล
หมายเลขชิ้นส่วน เอาต์พุต RS-485	FSD11-30-RS485-M	FSD11-50-RS485-M	FSD11-85-RS485
ระยะห่างจากศูนย์กลางการวัด	30 มม.	50 มม.	30 มม.
ช่วงการวัด	± 5 มม.	± 15 มม.	± 25 มม.
เต็มช่วง (F.S.)	10 มม.	30 มม.	50 มม.
ขนาดสปอตเบา	φ0.5mm@30mm	φ0.5mm@50mm	φ0.5mm@85mm
ปณิธาน	2.5um@30mm	10um@50 มม.	30um@85 มม.
stabilily ①②③ซ้ำ	5um	20um	60um
อุณหภูมิดริฟท์	± 0.08%F.S./° C	± 0.02%F.S./° C	± 0.04%F.S./° C
ความแม่นยำเชิงเส้น ⁴⁶	โปรดดูข้อมูลจำเพาะของโมเดลเฉพาะ
แรงดันไฟฟ้า	RS-485: 10 ... 30VDC; 4 ... 20mA: 12 ... 24VDC
โหลดปัจจุบัน	200MA
แรงดันตก	<2.5V
ประเภทแหล่งกำเนิดแสง	เลเซอร์สีแดง (650 นาโนเมตร); ระดับเลเซอร์:คลาส 2
มิติ	655123 มม.
เอาท์พุท 1	ค่าดิจิตอล: RS-4S5 (สนับสนุน Modbus Protocol); อะนาล็อก: 4 ... 20mA (ความต้านทานโหลด <390Ω)
เอาท์พุท 2	ค่าสวิตช์: push-pull/npn/pnp no/nc settable
การตั้งค่าระยะทาง	RS-485: การตั้งค่าการกดปุ่ม/RS-485; 4... 20mA: การตั้งค่าการกดปุ่ม
เวลาตอบสนอง	2ms、 16ms、 40ms สามารถชำระได้
ตัวบ่งชี้	ตัวบ่งชี้พลังงาน: LED สีเขียว; ตัวบ่งชี้การเคลื่อนไหว: LED สีเหลือง; ตัวบ่งชี้สัญญาณเตือน: LED สีเหลือง
แสดง	จอแสดงผล OLED (ขนาด: 14*10.7 มม.)
ฟังก์ชั่นในตัว④	•การตั้งค่าที่อยู่ทาสและอัตราพอร์ต•ชุดศูนย์•การตรวจสอบตนเองของผลิตภัณฑ์•การตั้งค่าเอาต์พุต•การสืบค้นพารามิเตอร์•การตั้งค่าเฉลี่ย•การตั้งค่าแผนที่แบบอะนาล็อก•จุดเดียวสอน•การสอนหน้าต่าง•ค่าเริ่มต้นจากโรงงาน
วงจรป้องกัน⑤	ไฟฟ้าลัดวงจร, ขั้วย้อนกลับ, ป้องกันการโอเวอร์โหลด
สภาพแวดล้อมการบริการ	อุณหภูมิการทำงาน: -10 .. .+50®C; อุณหภูมิการจัดเก็บ: -20 .. .+70 ° C ความชื้นสภาพแวดล้อม: 35 ... 85%RH (ไม่มีการควบแน่น)
แสงต่อต้านสภาพแวดล้อม	แสงไส้: <3,000 ลักซ์
ระดับการป้องกัน	ไอพี67
วัสดุ	HOUSMG: อลูมิเนียม; ฝาครอบเลนส์: แผงแสดงผล PMMA: พีซี
ทนต่อการสั่นสะเทือน	10 ... 55Hz แอมพลิจูดคู่ 1 มม., 2hrs แต่ละครั้งสำหรับทิศทาง x, xz
แรงกระตุ้นด้วย	2M 5PIN/4PIN PVC CABLE (5PIN: RS-485 เอาท์พุท; 4PIN: เอาต์พุตอะนาล็อก)

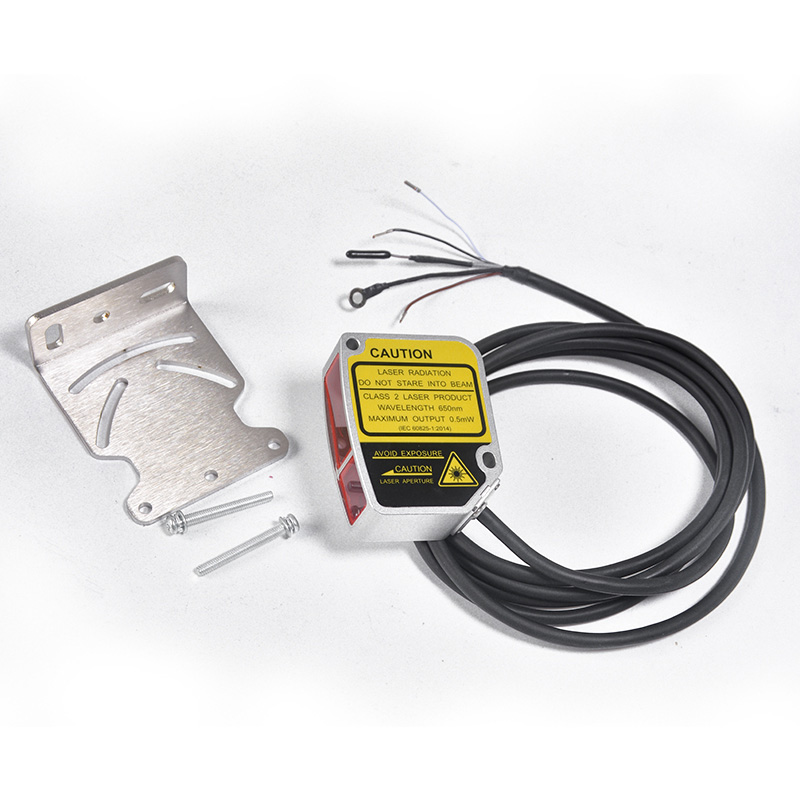

วิธีการเชื่อมต่อ	สกรู (M4x35 มม.) x2、 nutx2、 เครื่องซักผ้า x 2、 ตัวยึดติดตั้ง、、 คู่มือการใช้งาน
คำพูด:
เงื่อนไขการทดสอบ: ข้อมูล Staiidard ที่ 23 ± 5 ° C; จ่ายแรงดันไฟฟ้า 24VDC; การอุ่นเครื่อง 30 นาทีก่อนการทดสอบ ระยะเวลาการสุ่มตัวอย่าง 2ms; การสุ่มตัวอย่างเฉลี่ยครั้งที่ 100; การ์ดตรวจจับมาตรฐาน 90% การ์ดสีขาว
②ข้อมูลทางสถิติเป็นไปตาม 3
③ความแม่นยำซ้ำ: 23 ± 5 ° C สภาพแวดล้อม^。％ การสะท้อนแสงสีขาวการ์ด, ผลการทดสอบ 100 ผล
address slave, การตั้งค่าอัตราการรับส่งข้อมูลเฉพาะสำหรับซีรีย์ RS-485
⑤วงจร Protecion เฉพาะสำหรับการสลับเอาต์พุต
