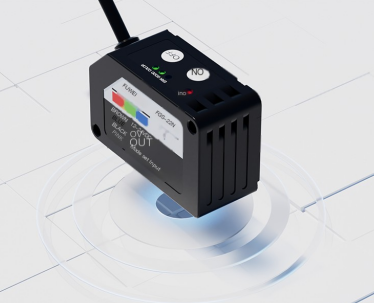

เซ็นเซอร์สี Fuwei FGS-22 Series

เซ็นเซอร์สีหรือที่เรียกว่าเซ็นเซอร์สีหรือเซ็นเซอร์จดจำสีเป็นอุปกรณ์ที่สามารถเปรียบเทียบสีของวัตถุกับสีอ้างอิงที่สอนเพื่อตรวจจับสี  หลักการทำงานของมันส่วนใหญ่จะใช้โฟโตไดโอดเพื่อรับแสงโดยรอบและระบุสีโดยการคำนวณสัดส่วนของ R (สีแดง) ที่ได้รับ G (สีเขียว) และสีหลัก B (สีน้ำเงิน)  เมื่อตรวจพบสีที่ตรงกับสีอ้างอิงภายในช่วงข้อผิดพลาดที่กำหนดเซ็นเซอร์สีจะส่งออกผลการตรวจจับ  เซ็นเซอร์มาตรฐาน Fuwei FGS-22 Series มีฟังก์ชั่นการเลือก LED อัตโนมัติที่ดีที่สุดการตั้งค่าอย่างง่ายและสามารถตอบสนองความต้องการการตรวจจับมาตรฐานที่หลากหลาย

เซ็นเซอร์สีส่วนใหญ่ใช้ในอุตสาหกรรมต่าง ๆ เช่นบรรจุภัณฑ์เครื่องสำอางเซรามิกและอาหาร

คุณสมบัติของผลิตภัณฑ์:

ระยะการตรวจจับคือสามเท่าของเซ็นเซอร์รหัสสีที่คล้ายกัน

ความแตกต่างของการตรวจจับผลตอบแทนสามารถปรับได้  สามารถกำจัดอิทธิพลของการสั่นของวัตถุที่ทดสอบได้

โหมดสองโหมดที่ไม่ซ้ำกันมีทั้งฟังก์ชั่นการตรวจจับความเข้มของสีและแสงทำให้การตรวจจับปลอดภัยและเชื่อถือได้มากขึ้น

ปริมาณเล็กน้อย

วิธีการตั้งค่าสองจุด

คำแนะนำการติดตั้ง

โปรดให้ความสนใจกับทิศทางการติดตั้งของเซ็นเซอร์เมื่อตรวจจับทิศทางการเคลื่อนไหวของวัตถุ  แรงบิดกระชับควรต่ำกว่า 0.8N · m

คำแนะนำ

ก่อนที่จะตั้งค่าการสอนจำเป็นต้องยืนยันการตั้งค่าโหมดโลโก้หรือโหมดสี

ไฟแสดงสถานะสีเขียว 'สี' เปิดอยู่เสมอสำหรับโหมดสีและปิดโหมดสี

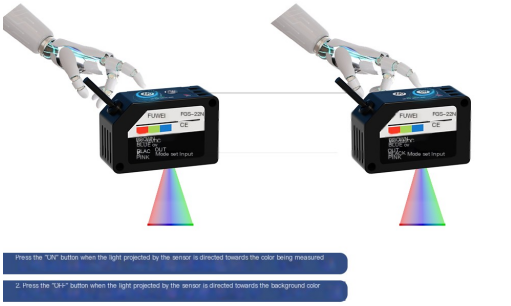

1. แสงที่ฉายโดยเซ็นเซอร์จะถูกนำไปยังวัตถุที่ทดสอบ กดปุ่ม "ON" และไฟแสดงสถานะสีเขียว "ดี" กะพริบ

2. กดปุ่ม "ปิด" เมื่อแสงที่ฉายโดยเซ็นเซอร์จะถูกส่งไปยังพื้นหลัง

3. ตั้งค่าได้สำเร็จ ": ดี" ไฟแสดงสถานะสีเขียวเปิดอยู่เสมอแสดงว่ามิเตอร์สามารถเริ่มการตรวจจับได้ตามปกติ

การตั้งค่าล้มเหลว ": err" ไฟตัวบ่งชี้สีแดงกะพริบ 3 ครั้งและกลับสู่สถานะการตั้งค่าก่อนหน้า ในเวลานี้ให้ทำตามขั้นตอนที่ 1 และ 2 เพื่อรีเซ็ต

4. ในการสลับจาก NO (ปกติเปิด) เป็นโหมดเอาท์พุท NC (ปกติ) ลำดับของการตั้งค่าขั้นตอนที่ 1 และ 2 จะต้องมีการเปลี่ยนแปลง
