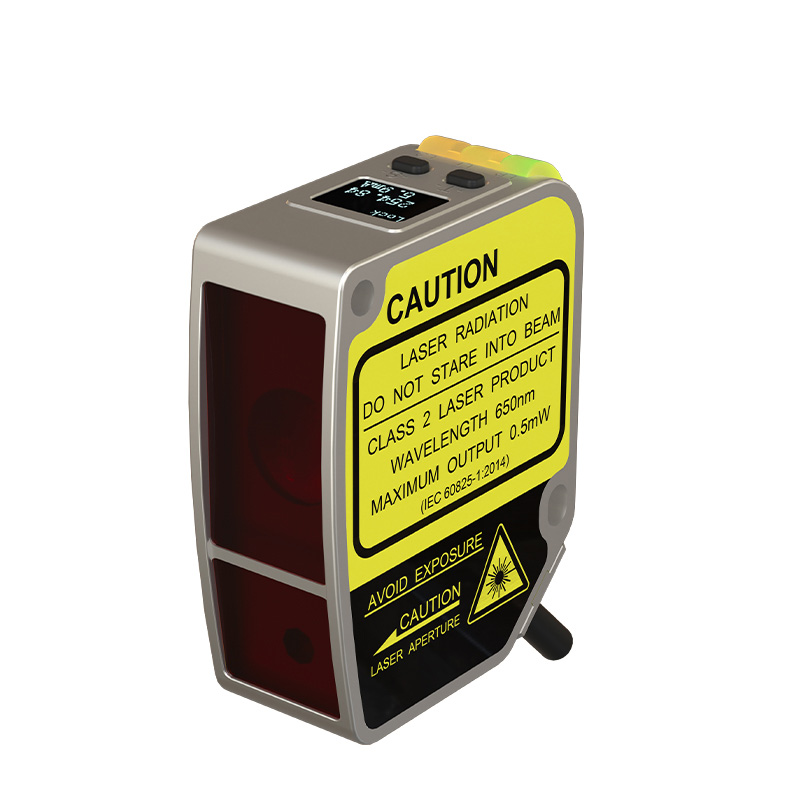

เซ็นเซอร์การกระจัดเลเซอร์ 0.01 มม. ความแม่นยำสูง

Model:FSD11-85-RS485-M

High accuracy 0.01mm Laser displacement sensor offers 60-110mm measurement range with ±0.1% F.S. linearity and 60μm repeatability. Features dual outputs (switching signals + RS485 ModBus), Φ0.5mm spot for tiny object detection, IP67 protection, and NPN/PNP adaptability. Easy setup via digital display, supports 32-sensor networks. Ideal for automated QC in electronics and automotive, ensuring non-contact, wear-free precision.

ส่งคำถาม ดาวน์โหลด PDF

Alibaba

รายละเอียดสินค้า

รุ่น: FSD11-85-RS485-M

ช่วงการวัด: 60-110 มม.

วิธีการเอาท์พุท: สลับเอาต์พุตและการสื่อสาร RS485 (รองรับ Modbus Protocol)

ความแม่นยำเชิงเส้น: ประเภทมาตรฐาน: ± 0.3% F.S. (60-110 มม.); ประเภทความแม่นยำสูง: ± 0.1% F.S. (360-110 มม.)

ความสามารถในการทำซ้ำ: 60μm

ความละเอียด: 30μm

ขนาดสปอต: φ0.5mmที่ 85 มม.

เวลาตอบสนอง: 2ms/16ms/40ms (กำหนดค่าได้)

ความต้านทานแสงโดยรอบ: แสงไส้≥3,000ลักซ์

แผงการทำงาน: ติดตั้งจอแสดงผล Digital OLED

อุณหภูมิดริฟท์: ± 0.02% F.S./EAMC

ความสามารถในการวัดที่แม่นยำ

เซ็นเซอร์ CMOS ที่มีความแม่นยำสูงและอัลกอริธึมที่เป็นเอกลักษณ์พร้อมความแม่นยำเชิงเส้นสูงเป็นพิเศษได้รับการวัดแบบไม่เชื่อมต่อและสวมใส่ฟรี

เนื้อหาการตรวจจับ:

สามารถสื่อสาร datawith ระดับบน devicessuch เป็น plc

การใช้อินเทอร์เฟซ RS-485 สามารถเชื่อมต่อเซ็นเซอร์ได้สูงสุด 32 ตัว (เซ็นเซอร์แต่ละตัวมีชุดที่อยู่ที่แตกต่างกันแยกต่างหาก) ข้อความ SendingRequest จาก PLC และการกลับมาวัด

จุดเลเซอร์จิ๋ว

ความแตกต่างของสีขาวดำที่ดีโดยมีขนาดเฉพาะของเพียง 0.5 มม. สามารถตรวจจับวัตถุขนาดเล็กได้อย่างแม่นยำ

ฟังก์ชั่นการปฏิบัติงานที่ทรงพลัง

ฟังก์ชั่นการใช้งานที่ทรงพลัง: ช่วงที่หลากหลายและ precisionoptions ที่มีโหมดและตัวกรองที่แตกต่างกันรวมกันด้วยการตั้งค่าจุดศูนย์จุดเดียวการสอนหน้าต่างการตั้งค่าการทำแผนที่การจำลองและฟังก์ชั่นอื่น ๆ ตรวจสอบให้แน่ใจว่ามีการควบคุมและตรวจจับกระบวนการที่ยืดหยุ่นได้

วิธีการส่งออกที่ยืดหยุ่น

โหมดเอาท์พุทที่ยืดหยุ่น: เอาต์พุตสวิตช์ในตัว (NPN/PNP/Pull-Push)+เอาท์พุทอะนาล็อกของ 4.20MA หรือ RS-485 และรองรับ Modbus Protocol โดยไม่จำเป็นต้องเชื่อมต่อกับคอนโทรลเลอร์ทำงานอิสระไม่ว่าจะเป็น PLC หรือคอมพิวเตอร์อุตสาหกรรม

จอแสดงผลดิจิตอล

มันง่ายที่จะตั้งค่าในขณะที่ยืนยันจำนวนการกำจัด

IP67

โครงสร้างการป้องกัน LP67 สามารถใช้งานได้ในสภาพแวดล้อมที่มีระดับสูงของความชื้นและฝุ่น ซับในโลหะจะถูกแทรกเข้าไปในการติดตั้งและสามารถรักษาความปลอดภัยได้อย่างปลอดภัยด้วยแรงบิดของ 0.8n · m

การติดตั้งที่สะดวกสบาย

ฟังก์ชั่นของคอนโทรลเลอร์ได้รวมเข้ากับ sensoreliminating ความต้องการสำหรับผู้กำหนดเพิ่มเติมเพื่อประหยัดพื้นที่

รองรับขั้ว NPN/PNP

ด้วยการเปลี่ยนวิธีการเดินสายผลิตภัณฑ์สามารถใช้งานร่วมกับขั้ว NPN/PNP ได้ซึ่งทำให้เกิดความจำเป็นในการลงทะเบียนแบบจำลองสำหรับการบำรุงรักษาและการดูแลรักษา

ฟังก์ชั่น Operation Paneland:

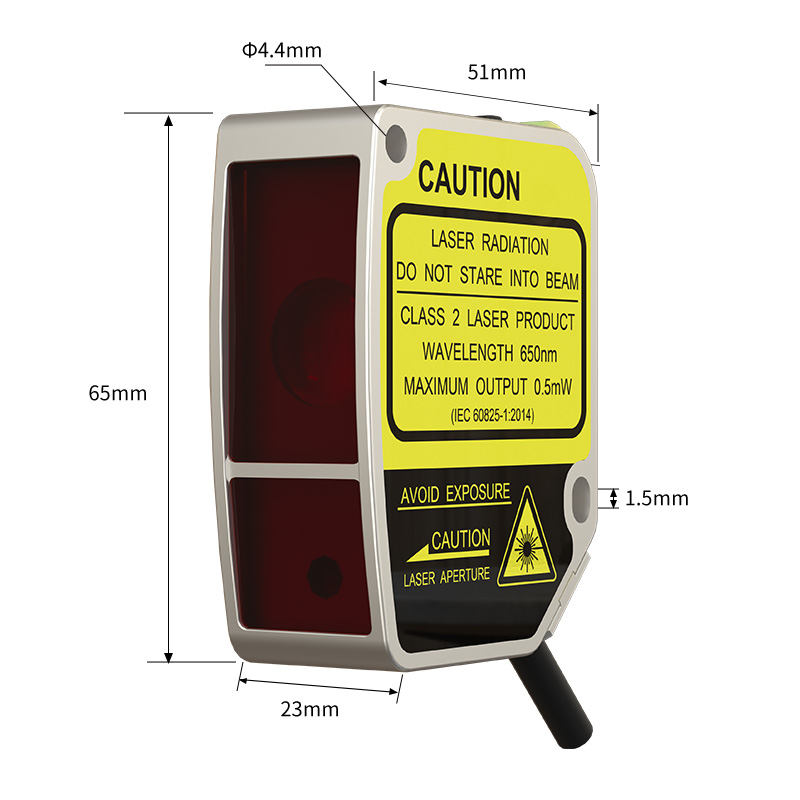

ขนาดสินค้า:

แนวทางการเดินสาย:

ข้อมูลจำเพาะ:

เซ็นเซอร์การกระจัดเลเซอร์ดิจิตอลดิจิตอล
หมายเลขชิ้นส่วน เอาต์พุต RS-485	FSD11-30-RS485-M	FSD11-50-RS485-M	FSD11-85-RS485-M
ระยะห่างจากศูนย์กลางการวัด	30 มม.	50 มม.	85 มม.
ช่วงการวัด	± 5 มม.	± 15 มม.	± 25 มม.
เต็มรูปแบบ (F.S.)	10 มม.	30 มม.	50 มม.
ขนาดสปอตเบา	φ0.5mm@30mm	φ0.5mm@50mm	φ0.5mm@85mm
ปณิธาน	2.5um@30mm	10um@50 มม.	30um@85 มม.
stabilily ①②③ซ้ำ	5um	20um	60um
อุณหภูมิดริฟท์	± 0.08%F.S./° C	±0.02%F.S./°C	± 0.04%F.S./° C
ความแม่นยำเชิงเส้น①②	โปรดดูข้อมูลจำเพาะของโมเดลเฉพาะ
แรงดันไฟฟ้า	RS-485: 10 ... 30VDC; 4 ... 20mA: 12 ... 24VDC
โหลดปัจจุบัน	200MA
แรงดันตก	<2.5V
ประเภทแหล่งกำเนิดแสง	เลเซอร์สีแดง (650nm); ระดับเลเซอร์: คลาส 2
มิติ	655123 มม.
เอาท์พุท 1	ค่าดิจิตอล: RS-4S5 (สนับสนุน Modbus Protocol); อะนาล็อก: 4 ... 20mA (ความต้านทานโหลด <390Ω)
เอาท์พุท 2	ค่าสวิตช์: push-pull/npn/pnp no/nc settable
การตั้งค่าระยะทาง	RS-485: การตั้งค่า KeyPress/RS-485; 4 ... 20mA: การตั้งค่าคีย์นิด
เวลาตอบสนอง	2ms、 16ms、 40ms สามารถชำระได้
ตัวบ่งชี้	ตัวบ่งชี้พลังงาน: LED สีเขียว; ตัวบ่งชี้การเคลื่อนไหว: LED สีเหลือง; ตัวบ่งชี้สัญญาณเตือน: LED สีเหลือง
แสดง	จอแสดงผล OLED (ขนาด: 14*10.7 มม.)
ฟังก์ชั่นในตัว④	•การตั้งค่าที่อยู่ทาสและอัตราพอร์ต•ชุดศูนย์•การตรวจสอบตนเองของผลิตภัณฑ์•การตั้งค่าเอาต์พุต•การสืบค้นพารามิเตอร์•การตั้งค่าเฉลี่ย•การตั้งค่าแผนที่แบบอะนาล็อก•จุดเดียวสอน•การสอนหน้าต่าง•ค่าเริ่มต้นจากโรงงาน
วงจรป้องกัน⑤	ลัดวงจรขั้วย้อนกลับการป้องกันโอเวอร์โหลด
สภาพแวดล้อมการบริการ	อุณหภูมิการทำงาน: -10 .. .+50®C; อุณหภูมิการจัดเก็บ: -20 .. .+70 ° C ความชื้นสภาพแวดล้อม: 35 ... 85%RH (ไม่มีการควบแน่น)
แสงต่อต้านสภาพแวดล้อม	แสงไส้: <3,000 ลักซ์
ระดับการป้องกัน	IP67
วัสดุ	HOUSMG: อลูมิเนียม; ฝาครอบเลนส์: แผงแสดงผล PMMA: พีซี
ทนต่อการสั่นสะเทือน	10 ... 55Hz แอมพลิจูดคู่ 1 มม., 2hrs แต่ละครั้งสำหรับทิศทาง x, xz
แรงกระตุ้นด้วย	500m/s2 (ประมาณ 50 กรัม), 3 ครั้งแต่ละครั้งสำหรับทิศทาง x, y, z
วิธีการเชื่อมต่อ	2M 5PIN/4PIN PVC CABLE (5PIN: RS-485 เอาท์พุท; 4PIN: เอาต์พุตอะนาล็อก)

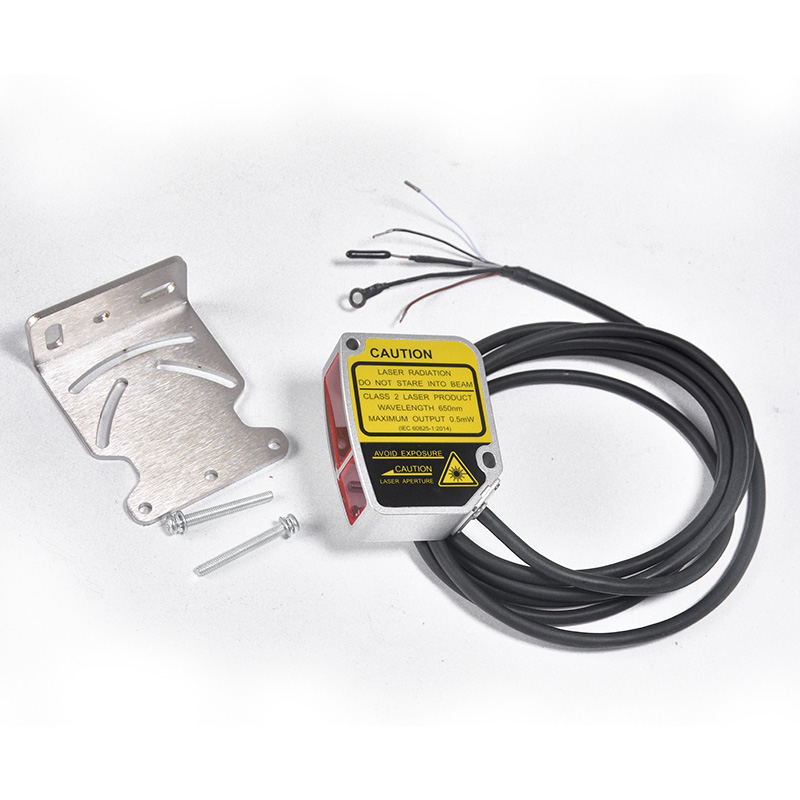

accessoiy	สกรู (M4x35 มม.) x2、 nutx2、 เครื่องซักผ้า x 2、 ตัวยึดติดตั้ง、、 คู่มือการใช้งาน
คำพูด:
เงื่อนไขการทดสอบ: ข้อมูล Staiidard ที่ 23 ± 5 ° C; จ่ายแรงดันไฟฟ้า 24VDC; การอุ่นเครื่อง 30 นาทีก่อนการทดสอบ ระยะเวลาการสุ่มตัวอย่าง 2ms; การสุ่มตัวอย่างเฉลี่ยครั้งที่ 100; การ์ดตรวจจับมาตรฐาน 90% การ์ดสีขาว
②ข้อมูลทางสถิติเป็นไปตามข้อ 3
③ความแม่นยำซ้ำ: 23 ± 5 ° C สภาพแวดล้อม^。％ การสะท้อนแสงสีขาวการ์ด, ผลการทดสอบ 100 ผล
address slave, การตั้งค่าอัตราการรับส่งข้อมูลเฉพาะสำหรับซีรีย์ RS-485
⑤วงจร Protecion เฉพาะสำหรับการสลับเอาต์พุต
