คุณสมบัติเซ็นเซอร์สี FGS-22N:
แหล่งกำเนิดแสงสามสีในตัว ฟังก์ชั่นการเลือกอัตโนมัติ LED ที่ดีที่สุด
ข้อผิดพลาดในการตรวจจับสามารถปรับได้ ซึ่งสามารถกำจัดอิทธิพลของการกระวนกระวายใจของวัตถุที่วัดได้

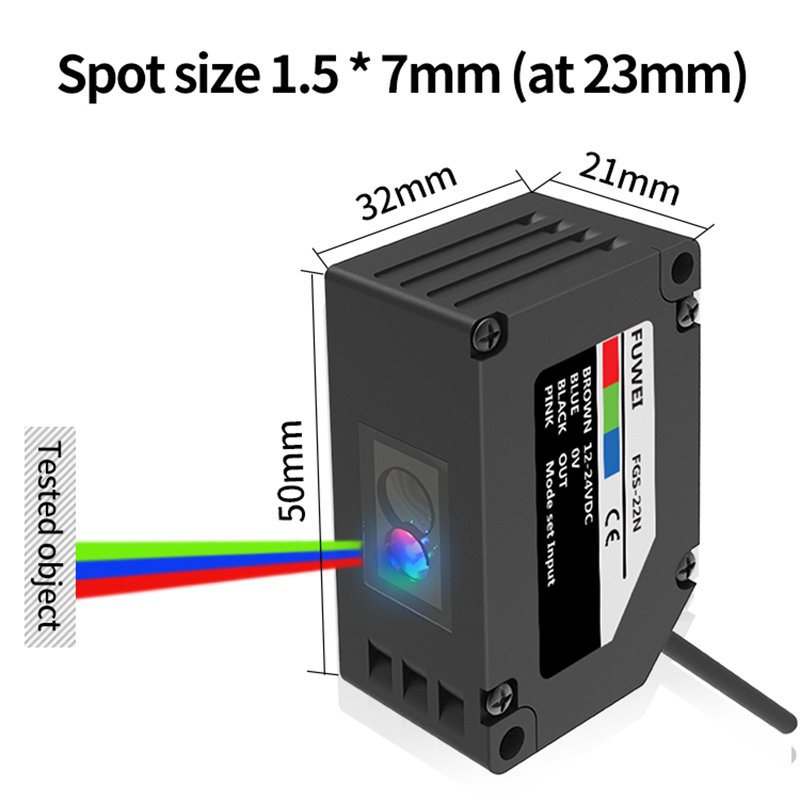

ขนาดจุดประมาณ 1.5*7 มม.(ระยะการตรวจจับ 23 มม.);

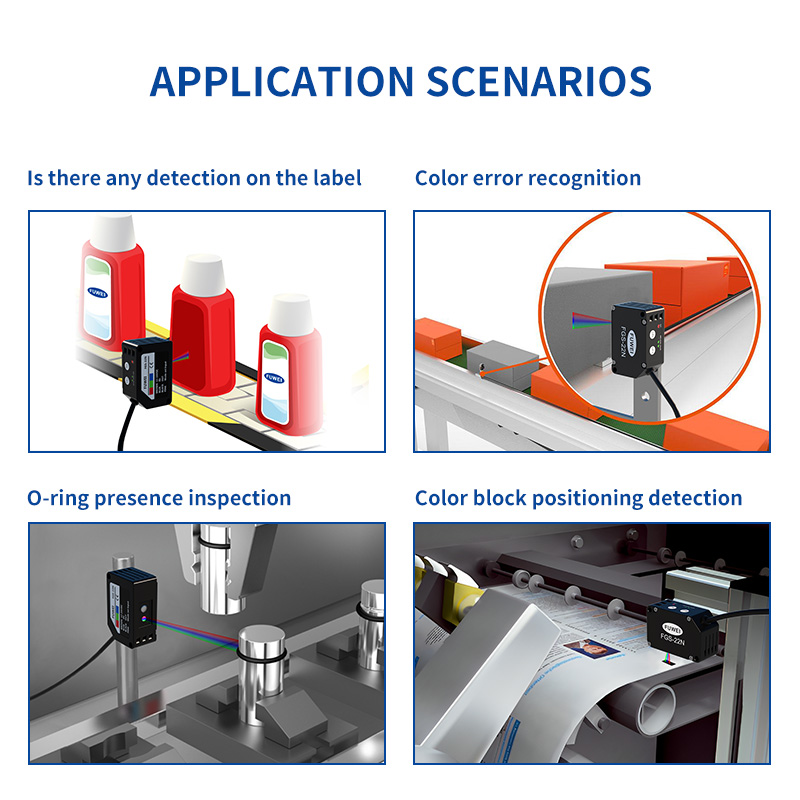

โหมดดูอัลโหมดที่เป็นเอกลักษณ์มีฟังก์ชั่นมาร์กเกอร์สี + การตรวจจับสีในเวลาเดียวกัน ซึ่งใช้ได้กับสถานการณ์ที่หลากหลายมากขึ้น

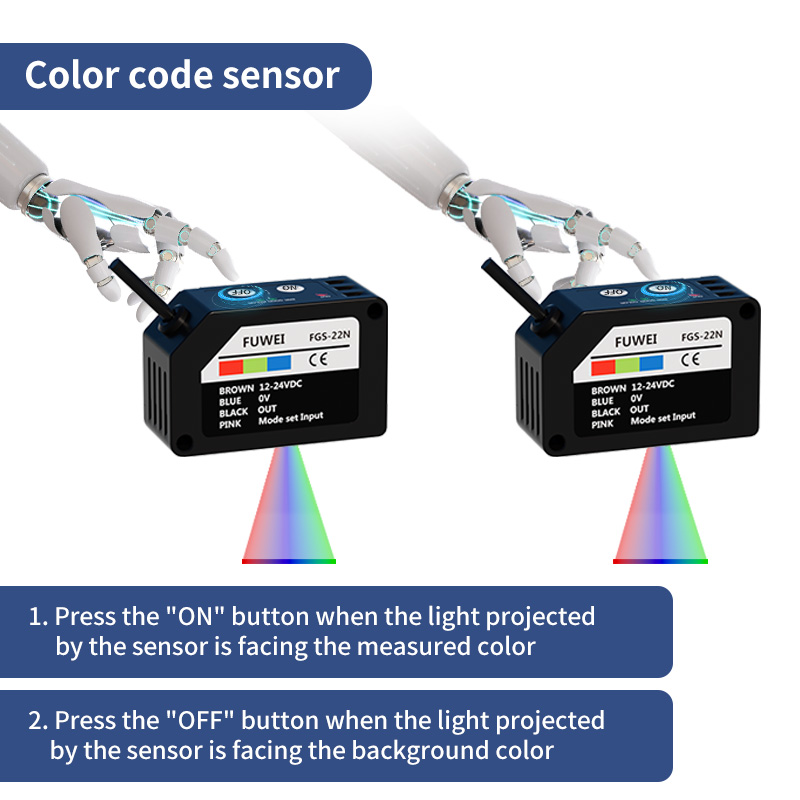

โหมดการตั้งค่าสองจุด การทำงานสะดวกยิ่งขึ้น
ข้อมูลจำเพาะ:
| แบบอย่าง | เอฟจีเอส-22เอ็น |
เอฟจีเอส-22พี |

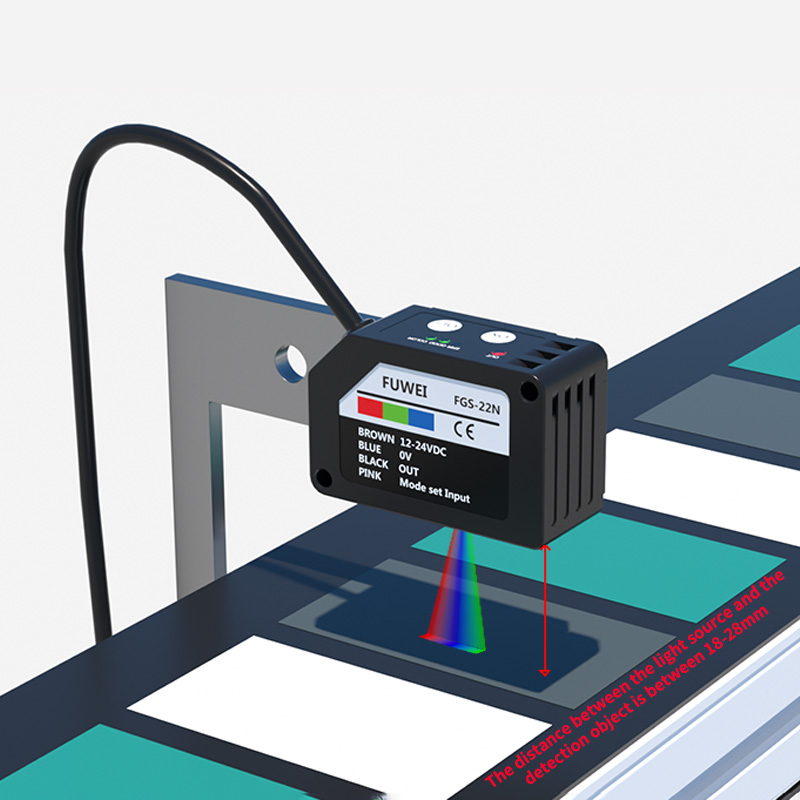

| ระยะการตรวจจับ |
18.28มม |
|
| แรงดันไฟฟ้า |
24VDC±10% ระลอก P-P<10% |
|
| แรงดันไฟฟ้า |
LED คอมโพสิต: สีแดง/เขียว/น้ำเงิน (ความยาวคลื่นของแหล่งกำเนิดแสง: 640nm/525nm/470 มม.) |
|
| การบริโภคในปัจจุบัน |
กำลังไฟ <850mW (แรงดันไฟฟ้าคือ 24V, กระแสไฟบริโภค <35mA) |
|
| อินพุตสวิตช์โหมด |
โหมดเครื่องหมายสี: ต่ำ (เปิด) 0.0.6VDC กระแสไฟรั่วอยู่ด้านล่าง 0.5mA ความต้านทานอินพุตประมาณ 10kQ
โหมดสี:สูง(ปิด) 12.…+VDC หรือเปิด
|
โหมดเครื่องหมายสี:ต่ำ(ปิด) 0.0.6VDC หรืออื่นๆ
โหมดสี:สูง(เปิด)12…+VDC กระแสไฟรั่วต่ำกว่า 3mA; ความต้านทานอินพุตประมาณ 10kQ
|
| ประเภทเอาต์พุต |
ทรานซิสเตอร์แบบ open-collector แบบ NPN สูงสุด กระแสไหลเข้าคือ 50mA; แรงดันไฟฟ้าที่ใช้อยู่ด้านล่าง 30VDC (ระหว่างเอาต์พุตและ 0V);ส่วนที่เหลือ แรงดันไฟฟ้าน้อยกว่า 1.5V (เมื่อไหลเข้า กระแสไฟ 50mA)*
|
ทรานซิสเตอร์แบบ open-collector PNP สูงสุด กระแสไหลเข้าคือ 50mA; แรงดันไฟฟ้าที่ใช้อยู่ด้านล่าง 30VDC (ระหว่างเอาต์พุตและ +V);ส่วนที่เหลือ แรงดันไฟฟ้าน้อยกว่า 1.5V (เมื่อไหลเข้า ปัจจุบันคือ 50mA) |
| การดำเนินการเอาท์พุต | โหมดเครื่องหมายสี: เปิดเมื่อตรวจจับเครื่องหมายสี โหมดสี: เปิดเมื่อสอดคล้องกัน |
|
| วงจรป้องกัน | ป้องกันการลัดวงจร |
|
| เวลาตอบสนอง |
<200μs |
|
| อุณหภูมิโดยรอบ |
-1,055 ℃ (ไม่มีการควบแน่น、 ไม่มีการควบแน่น) |
|
| ความชื้นในสิ่งแวดล้อม |
35…85%RH(ไม่มีการควบแน่น) |
|
| วัสดุที่อยู่อาศัย |
ตัวเครื่อง: PBT; แผงการทำงาน: PC; ปุ่มการทำงาน: ซิลิกาเจล; เลนส์: PC |
|
| วิธีการเชื่อมต่อ |
สายเคเบิลยาว 2 ม. (สาย 4 พินขนาด 0.2 มม.²) |
|
| น้ำหนัก | ประมาณ 104 ก |
|
